معاير الاهتزاز الرقمي، معايرة مقياس الاهتزاز المحمول، معايرة سرعة مقياس التسارع

الصين معاير الاهتزاز الرقمي، معايرة مقياس الاهتزاز المحمول، معايرة سرعة مقياس التسارع مزود
معاير الاهتزاز الرقمي، معايرة مقياس الاهتزاز المحمول، معايرة سرعة مقياس التسارع مزود معاير الاهتزاز الرقمي، معايرة مقياس الاهتزاز المحمول، معايرة سرعة مقياس التسارع مزود

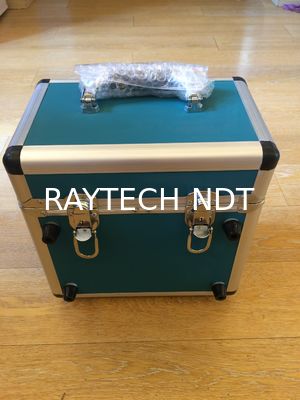

صورة كبيرة :  معاير الاهتزاز الرقمي، معايرة مقياس الاهتزاز المحمول، معايرة سرعة مقياس التسارع

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: RAYTECH
إصدار الشهادات: ISO CE
Model Number: VMC-5000

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: كرتونة التصدير القياسية
وقت التسليم: 5 ~ 8 أيام عمل
شروط الدفع: ويسترن يونيون، / تي تي
القدرة على العرض: 500 وحدة / شهر
مفصلة وصف المنتج
Product Name: Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity تكرار: 1020، 40، 80، 160، 320، 640, 1280 هرتز +0.01%
Unit: Acceleration: m/s2 (PEAK) Velocity: mm/s (RMS) Displacement: um (PK-PK) Operation Temperature: 0~50degree
Storage Temperature: -20 to 70 degree Humidity: 90% non –condensing
خطية مسبار القرب: 5 مم و 8 مم عرض: شاشة عرض مكونة من 3 أرقام ونصف للتسارع أو السرعة أو الإزاحة

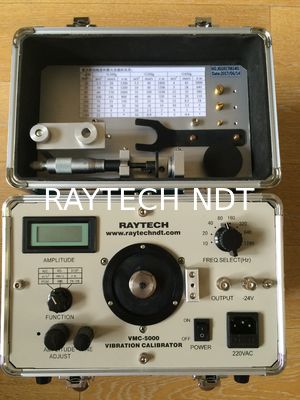

معاير الاهتزاز الرقمي، مقياس الاهتزاز المحمولالمعايرة، معايرة تسارع الاهتزاز والسرعة

Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity



تطبيق معاير الاهتزاز:

1. يمكن استخدامه لمعايرة مقاييس الاهتزاز، ومحولات السرعة والقرب، وأجهزة قياس الاهتزاز. إشارات جيبية قياسية بترددات 10، 20، 40، 80، 160، 320، 640 و 1280 هرتز

2. يمكن توليد سعة التسارع والسرعة والإزاحة من المعاير

3. يمكن تحديدها من خلال مقاومات متغيرة وعرضها على شاشات رقمية. يمكن توليد اهتزاز أفقي أو رأسي.

4.يجمع معاير الاهتزاز VMC-5000 بين مولد الإشارة الجيبية ومضخم الطاقة،محول قياسي وجهاز هزاز في واحد ويتميز بحجم صغير ودقة عاليةوسهولة التشغيل. يمكن استخدامه في المختبر أو في الموقع.



المواصفات:

التردد: 10، 20، 40، 80، 160، 320، 640، 1280 هرتز +0.01%

الوحدة:

التسارع: م/ث2 (ذروة)

السرعة: مم/ث (RMS)

الإزاحة: ميكرومتر (ذروة-ذروة)

دقة السعة:

التسارع (30 م/ث2 ذروة، 80 هرتز) 40 هرتز إلى 320 هرتز + 0.3 ديسيبل + 1 رقم     10 هرتز إلى 1280 هرتز + 0.5 ديسيبل +1 رقم

السرعة (25 مم/ث ذروة، 80 هرتز) 40 هرتز إلى 320 هرتز +0.5 ديسيبل +1 رقم

الإزاحة (10 ميكرومتر ذروة-ذروة، 80 هرتز) 40 هرتز إلى 320 هرتز + 0.5 ديسيبل + 1 رقم

خطية مسبار القرب      المجسات: مجسات 5 مم و 8 مم النطاق: 0 ~ 4.0 مم

الشاشة: 3 1/2 شاشة رقمية للتسارع أو السرعة أو الإزاحة

أقصى سعة اهتزاز وأقصى حمل:

نظرًا لأن جهاز الاهتزاز المستخدم في معاير الاهتزاز VMC-5000 صغير جدًا، أثناء معايرة المحولات ذات الأوزان المختلفة بترددات مختلفة، فإن سعة الخرج للمعايير تكون مختلفة أيضًا. ترتبط أقصى سعة اهتزاز وأقصى حمل بالتسارع الأقصى. أقصى سرعة وأقصى إزاحة ناتجة عن المعاير بتردد معين ووزن معين للمحول المراد معايرته.



يمكن رؤية الأرقام المحددة في الجدول التالي.

الوزن



التردد

<100 جرام <250 جرام <650 جرام
أ (م/ث2) ف (مم/ث) د (ميكرومتر) أ (م/ث2) ف (مم/ث) د (ميكرومتر) أ (م/ث2) ف (مم/ث) د (ميكرومتر)
10 هرتز 2.5 28 1300 3.5 40 1800 4 45 2000
20 هرتز 15 85 1900 10 60 1300 5 28 640
40 هرتز 60 170 2000 35 100 1100 12 35 380
80 هرتز 100 141 800 40 60 320 14 20 110
160 هرتز 75 53 150 35 25 70 12 8.5 24
320 هرتز 50 18 25 30 10 15 10 3.5 5
640 هرتز 30 5 3 20 3.5 2 6 1 *
1280 هرتز 23 2 * 10 0.9 * 5 0.4 *



ملاحظة: مع زيادة التردد، تكون قيمة إزاحة الاهتزاز صغيرة جدًا، لذلك لن يكون هناك خرج لإشارة الاهتزاز من المعاير.

الحجم: 280 × 180 × 250 (مم)

الوزن: 20 رطلاً، 9 كجم

درجة الحرارة: التشغيل: 0درجةمئوية إلى 50 درجةمئوية

التخزين: -20 درجةمئوية إلى 70 درجةمئوية

الرطوبة: 90% غير متكثف

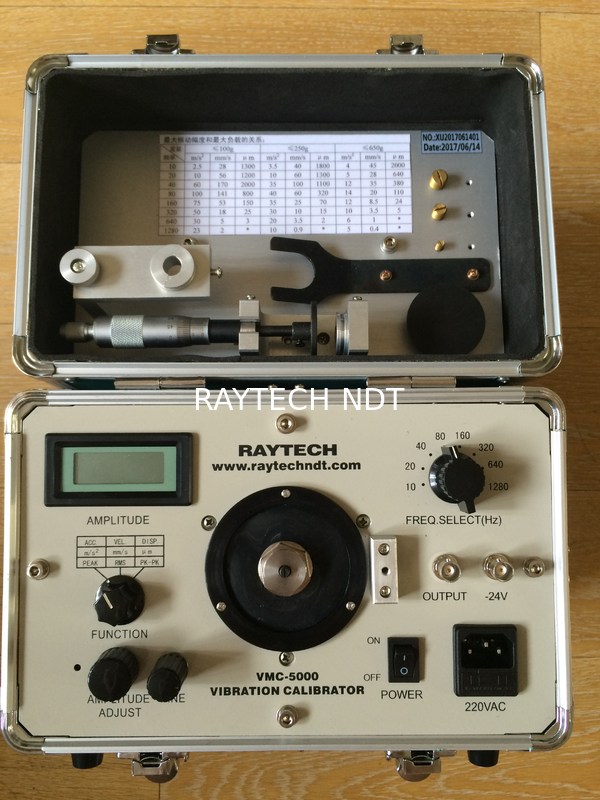

تظهر لوحة التحكم لمعاير الاهتزاز VMC-5000 كما يلي:

Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity



1 شاشة خرج سعة الاهتزاز تعرض سعة إشارة الاهتزاز المختلفة الخارجة من المعاير

2 مقياس معايرة متغير

3 مفتاح اختيار الوظيفة يقوم بتبديل خرج المعاير إلى التسارع أو السرعة أو الإزاحة

4 مقياس متغير لضبط سعة الخرج

ضبط المقياس المتغير لتغيير سعة الاهتزاز الخارجة

5 ضبط سعة الاهتزاز الخارجة ببطء

6 طاولة لتثبيت المحول المراد معايرته

7 فتحة لولبية لتثبيت حامل مسبار القرب

أثناء معايرة مسبار القرب، يتم تثبيت حامل المحول على لوحة التحكم من خلال هذه الفتحة اللولبية.

8 مفتاح تشغيل 220 فولت تيار متردد

9 مقبس لإدخال طاقة 220 فولت تيار متردد يستخدم لتوصيل طاقة 220 فولت تيار متردد.

10. مقبس خرج الطاقة

      لمراقبة شكل موجة إشارة الخرج لمضخم الطاقة للمعايير.

11 مقبس خرج جهد - 24 فولت

      لتوفير طاقة بجهد - 24 فولت لمقياس القرب أثناء معايرة مسبار القرب.

12 مفتاح اختيار التردد



Digital Vibration Calibrator, Portable Vibration Meter Calibration,Calibrate accelerometer velocity
