آلة اختبار لحام المعادن، كاشف الخلل الرقمي المحمول بالموجات فوق الصوتية، NDT، NDE، RFD510

الصين آلة اختبار لحام المعادن، كاشف الخلل الرقمي المحمول بالموجات فوق الصوتية، NDT، NDE، RFD510 مزود
آلة اختبار لحام المعادن، كاشف الخلل الرقمي المحمول بالموجات فوق الصوتية، NDT، NDE، RFD510 مزود آلة اختبار لحام المعادن، كاشف الخلل الرقمي المحمول بالموجات فوق الصوتية، NDT، NDE، RFD510 مزود

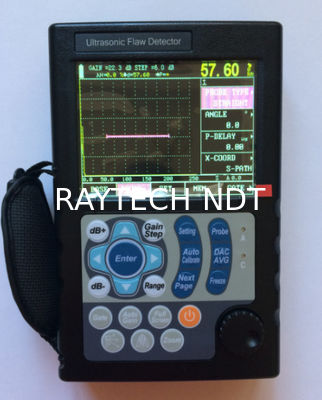

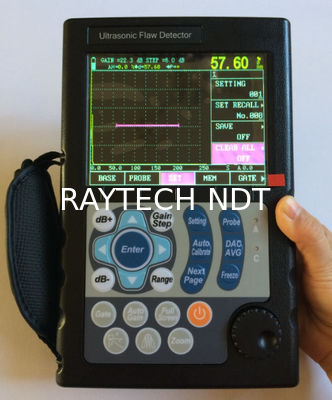

صورة كبيرة :  آلة اختبار لحام المعادن، كاشف الخلل الرقمي المحمول بالموجات فوق الصوتية، NDT، NDE، RFD510

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Raytech
إصدار الشهادات: ISO CE
Model Number: RFD510

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: حزمة التصدير القياسية
Delivery Time: about 3~5days
شروط الدفع: / تي تي، ويسترن يونيون، بايبال
القدرة على العرض: 500 وحدة في الشهر
مفصلة وصف المنتج
Product Name: Metal welding test machine, Digital Portable Ultrasonic Flaw Detector, NDT, NDE, RFD510 يتراوح: 0 ~ 6000 مم
Resolution: 0.1mm and 1mm Range of gain: 0~110dB
Sound speed: 1000 m/s~15000m/s Overall dimension: 240mm×150mm×50mm

آلة اختبار لحام المعادن، عيب رقمي محمول بالموجات فوق الصوتيةكاشف، NDT، NDE، RFD510



Metal welding test machine, Digital Portable Ultrasonic Flaw Detector, NDT, NDE, RFD510



خصائص الأداء

1.المعايرة الآلية للمحول Zero Offset و/أو Velocity ؛

2مكاسب تلقائية، احتواء الذروة و ذاكرة الذروة

3.عرض تلقائي لموقع العيب الدقيق ((عمق d,مستوى p,مسافة s,عرض,sz dB,ф)

4.المفتاح الآلي ثلاثي المقاييس ((عمق d,مستوى p,مسافة s)100 إعداد الاستقلال، أي معايير يمكن إدخالها بحرية، يمكننا العمل في المشهد دون اختبارالكتلة

5ذاكرة كبيرة لـ 300 الرسم البياني

6إنذار البوابة و DAC إنذار صوتي بصري

7منفذ RS232/USB، التواصل مع الكمبيوتر سهل

8يمكن تحديث البرنامج المدمج عبر الإنترنت.

9بطارية لي، استمرار وقت العمل حتى 10 ساعات.

10.تجميد الشاشة

11درجة الصدى الآلية

12الزوايا وقيمة K

13وظيفة قفل وفتح لمعلمات النظام.

14تقويم الساعة الإلكترونية ؛

15إعداد البوابتين وإشارة الإنذار

16التقاط عالية السرعة و ضوضاء منخفضة جداً

17.DAC,AVG ؛ غطاء معدني صلب

18حساب تلقائي لحجم العيب باستخدام النوع السفلي في وظيفة AVG.

19.AWS D1.1؛

20وظائف.6dB DAC؛

21يوفر عرض عالية التباين من شكل الموجة من أشعة الشمس المباشرة الساطعةمظلم وسهل القراءة من جميع الزوايا

22يمكن تصدير برامج الكمبيوتر القوية والتقارير إلى إكسل



نطاق القياس وخطأ القياس

نطاق المسح: 0 ملم ~ 6000 ملم

دقة المسح: 0.1mm (2.5mm ~ 100mm) 1mm (100 mm ~ 6000mm)

نطاق مكاسب: 0dB ~ 110dB

تأخير D: -20μs+3400μs

تأخير P: 0μs99.99μs

سرعة الصوت: 1000 متر/ثانية 15000 متر/ثانية

بيئة العملية

درجة الحرارة: -10°C~50°C

الرطوبة: 20 ٪ ٪ 90 ٪ RH

خالية من مجال مغناطيسي قوي والتآكل

إمدادات الطاقة

بطارية لي 7.4 فولت 4800mAh

الأبعاد الكلية والوزن

الأبعاد الكلية: 240mm × 150mm × 50mm

الوزن: 1.6 كجم



المعلمات التقنية

التعيين

البيانات التقنية

نطاق المسح (ملم)

نطاق المسح (ملم):0 ≈ 6000

الخطوات: 2.5,5,10,20، 3040,50,60,70,80,90، 100150,200، 250، 300، 350، 400، 450500,600,700,800,900,1000,2000,3000,4000,5000,6000
خطوة تعديل: 0.1mm ((2.5mm 99.9mm) ،1mm ((100mm 6000mm)

تأخير D (ms)

تأخير D (ms): -20+3400

الخطوات: -20، 10،0.0، 10 ، 20 ، 50100,150,200,250,300,350,400,450,500، 600
700,800,900,1000,1500,2000,2500,3000,3400.
خطوات ضبط: 0.1 ((-20ms 999.9ms) ، 1 ((1000ms 3400ms)

فترة تأخير (ms)

تأخير:0.09999

خطوات ضبط: 001

MTLVEL ((m/s)

مستوى التكلفة العليا: 1000 ₹15000

7 مستويات ثابتة: 22602730,3080,3230,4700,5920,6300,12000
خطوات التعديل: 1

وضع العمل

مسبار واحد (استقبال وإرسال) ، مسبار مزدوج (واحد لاستقبال وآخر لإرسال) ، إرسال (مسبار إرسال)

نطاق التردد (MHz)

0.5~20

تعديل المكاسب (dB)

0 ¥ 110
خطوة ضبط: 00,0.1,0.5,1,2,6,12

أرفض

0%~80% من ارتفاع الشاشة، خطوة: 1%

خطأ خطي عمودي

خطأ خطي عمودي لا يزيد عن 3٪

خطأ خطي أفقي

لا يزيد عن 0.2% في نطاق الفحص

الحساسية المتبقية

≥ 62 ديسيبل

النطاق الديناميكي

≥34dB

إنذار

ثلاثة أنماط، أي موجة محظورة، موجة خسارة وآلية

منطقة عرض A-Scan



شاشة كاملة أو محلية

A-Scan عرض التجميد وإزالة التجمد A-Scan ملء

حفظ البيانات

300 صورة A-Scan (بما في ذلك ضبط الأداة)

واجهة الاتصال القياسية مع الكمبيوتر

رس232/USB

وحدة القياس

ملم/بوصة

بطارية

بطارية لي 7.4 فولت 4800mAh

محول الطاقة



مدخل 100 فولت 240 فولت 50 هرتز 60 هرتز

الخروج 9VDC/1.5A

درجة حرارة العمل

-10 درجة مئوية 50 درجة مئوية

رطوبة العمل

20٪ ٪ 90٪

نوع الميناء

C9

الأبعاد الإجمالية (ملم)

240×150×50

الوزن (بالكيلوغرام)

1.6



التكوين القياسي

التعيين

كمية

الوحدة الرئيسية

1

1.5A / 9V محول الطاقة

1

كابل الاتصال بالمسبار

2

حقيبة حمل

1

إرشادات استخدام

1

مسبار مستقيم

10mm 4MHz (واحد)

مسبار الزاوية

8×9 60°4MHz (واحد)



الخيارات

التعيين

كمية

الكابلات المتسلسلة

1 (9 دبوس)

برامج الاتصال للكمبيوتر

مجموعة واحدة



Metal welding test machine, Digital Portable Ultrasonic Flaw Detector, NDT, NDE, RFD510
