معايرة الاهتزاز الرقمية، أدوات قياس الاهتزاز، معايرة مقياس التسارع، السرعة

الصين معايرة الاهتزاز الرقمية، أدوات قياس الاهتزاز، معايرة مقياس التسارع، السرعة مزود
معايرة الاهتزاز الرقمية، أدوات قياس الاهتزاز، معايرة مقياس التسارع، السرعة مزود معايرة الاهتزاز الرقمية، أدوات قياس الاهتزاز، معايرة مقياس التسارع، السرعة مزود

صورة كبيرة :  معايرة الاهتزاز الرقمية، أدوات قياس الاهتزاز، معايرة مقياس التسارع، السرعة

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: RAYTECH
إصدار الشهادات: ISO CE
Model Number: VMC-5000

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: كرتونة التصدير القياسية
شروط الدفع: ويسترن يونيون، / تي تي
القدرة على العرض: 500 وحدة / شهر
مفصلة وصف المنتج
Product Name: Digital Vibration Calibrator, vibration measuring instruments,calibrate accelerometer, velocity تكرار: 1020، 40، 80، 160، 320، 640, 1280 هرتز +0.01%
Unit: Acceleration: m/s2 (PEAK) Velocity: mm/s (RMS) Displacement: um (PK-PK) Operation Temperature: 0~50degree
Storage Temperature: -20 to 70 degree Humidity: 90% non –condensing
خطية مسبار القرب: 5 مم و 8 مم عرض: شاشة عرض مكونة من 3 أرقام ونصف للتسارع أو السرعة أو الإزاحة

معاير الاهتزاز الرقمي، قياس الاهتزاز الأجهزة، معايرة مقياس التسارع، السرعة



Digital Vibration Calibrator, vibration measuring instruments,calibrate accelerometer, velocity



تطبيق معاير الاهتزاز:



1. يمكن استخدامه لمعايرة مقياس التسارع، السرعة، والمحول التقاربي، وكذلك



أجهزة قياس الاهتزاز. إشارات جيبية قياسية بتردد 10، 20، 40، 80، 160، 320،



640 و 1280 هرتز



2. يمكن توليدها من المعاير بسعة التسارع والسرعة و



الإزاحة



3. يمكن تحديدها من خلال مقاومات متغيرة وعرضها على شاشات رقمية. يمكن توليد اهتزاز أفقي أو



رأسي.



4.يجمع معاير الاهتزاز VMC-5000 بين مولد الإشارة الجيبية، ومضخم الطاقة،



والمحول القياسي، وجهاز هزاز في واحد ويتميز بحجم صغير ودقة عالية



وسهولة التشغيل. يمكن استخدامه في المختبر أو في الموقع.



المواصفات:



التردد: 10، 20، 40، 80، 160، 320، 640، 1280 هرتز +0.01%



الوحدة:



التسارع: م/ث2 (ذروة)



السرعة: مم/ث (RMS)



الإزاحة: ميكرومتر (ذروة-ذروة)





دقة السعة:



التسارع (30 م/ث2 ذروة، 80 هرتز) 40 هرتز إلى 320 هرتز + 0.3 ديسيبل + 1 رقم



10 هرتز إلى 1280 هرتز + 0.5 ديسيبل +1 رقم



السرعة (25 مم/ث ذروة، 80 هرتز) 40 هرتز إلى 320 هرتز +0.5 ديسيبل +1 رقم



الإزاحة (10 ميكرومتر ذروة-ذروة، 80 هرتز) 40 هرتز إلى 320 هرتز + 0.5 ديسيبل + 1 رقم



خطية مسبار التقارب



المسبار: مجسات 5 مم و 8 مم النطاق: 0 ~ 4.0 مم



العرض: 3 1/2 عرض رقمي للتسارع أو السرعة أو الإزاحة





أقصى سعة اهتزاز وأقصى حمل:



نظرًا لأن منصة الاهتزاز المستخدمة في معاير الاهتزاز VMC-5000 صغيرة جدًا، أثناء



معايرة المحولات ذات الوزن المختلف تحت ترددات مختلفة، فإن سعة الخرج



للمعايرات تكون مختلفة أيضًا. ترتبط أقصى سعة اهتزاز وأقصى حمل بـ



أقصى تسارع. أقصى سرعة وأقصى إزاحة ناتجة عن



المعاير تحت تردد معين ومع وزن معين للمحول المراد



معايرته.



يمكن رؤية الأرقام المحددة في الجدول التالي.



الوزن



التردد

<100 جرام <250 جرام <650 جرام
أ (م/ث2) ف (مم/ث) د (ميكرومتر) أ (م/ث2) ف (مم/ث) د (ميكرومتر) أ (م/ث2) ف (مم/ث) د (ميكرومتر)
10 هرتز 2.5 28 1300 3.5 40 1800 4 45 2000
20 هرتز 15 85 1900 10 60 1300 5 28 640
40 هرتز 60 170 2000 35 100 1100 12 35 380
80 هرتز 100 141 800 40 60 320 14 20 110
160 هرتز 75 53 150 35 25 70 12 8.5 24
320 هرتز 50 18 25 30 10 15 10 3.5 5
640 هرتز 30 5 3 20 3.5 2 6 1 *
1280 هرتز 23 2 * 10 0.9 * 5 0.4 *







ملاحظة: مع التردد الأعلى، تكون قيمة إزاحة الاهتزاز صغيرة جدًا، لذلك



لن يكون هناك خرج لإشارة الاهتزاز من المعاير.



الحجم: 280 × 180 × 250 (مم)



الوزن: 20 رطلاً، 9 كجم



درجة الحرارة: التشغيل: 0درجة مئوية إلى 50 درجة مئوية



التخزين: -20 درجة مئوية إلى 70 درجة مئوية



الرطوبة: 90% غير متكثف

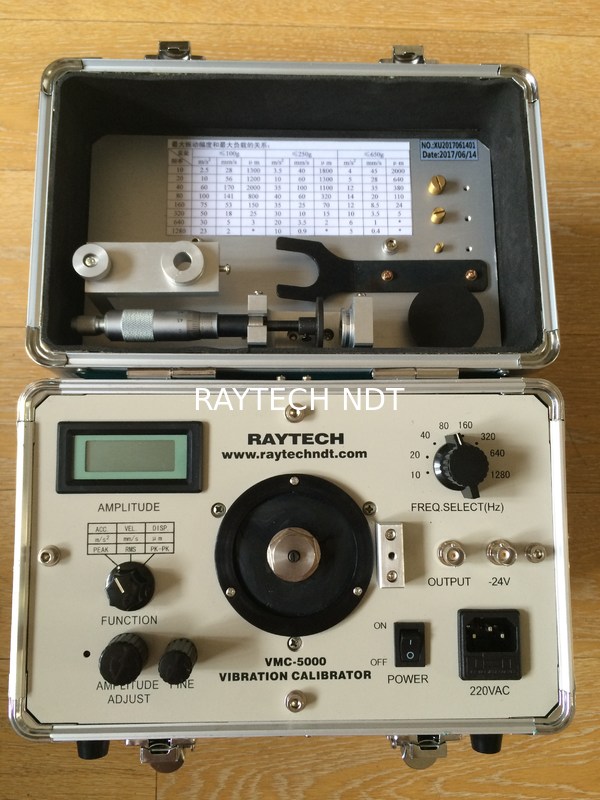

تظهر لوحة التحكم لمعاير الاهتزاز VMC-5000 كما يلي:



Digital Vibration Calibrator, vibration measuring instruments,calibrate accelerometer, velocity



1 عرض سعة خرج الاهتزاز يوضح سعة خرج إشارة الاهتزاز المختلفة



للمعاير



2 مقياس متغير للمعايرة



3 مفتاح اختيار الوظيفة يقوم بتبديل خرج المعاير إلى التسارع أو السرعة أو



الإزاحة



4 مقياس متغير لضبط سعة الخرج



ضبط المقياس المتغير لتغيير سعة خرج الاهتزاز



5 ضبط سعة خرج الاهتزاز ببطء



6 طاولة لتثبيت المحول المراد معايرته



7 فتحة لولبية لتثبيت حامل مسبار التقارب





أثناء معايرة مسبار التقارب، يتم تثبيت حامل المحول على لوحة التحكم



من خلال هذه الفتحة اللولبية.



8 مفتاح الطاقة 220 فولت تيار متردد



9 مقبس لإدخال طاقة 220 فولت تيار متردد



يستخدم لتوصيل طاقة 220 فولت تيار متردد.



10. مقبس خرج الطاقة



لمراقبة شكل موجة إشارة الخرج من مضخم الطاقة للمعايير.



11 مقبس خرج جهد -24 فولت



توفير طاقة عند -24 فولت لمقياس التقارب أثناء معايرة مسبار التقارب.



12 مفتاح اختيار التردد





علامة:  مقياس الاهتزاز
