منزل المنتجاتكاشف عيوب الأشعة السينية

ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية

شهادة
نوعية جيدة اختبار صلابة المحمولة للمبيعات
نوعية جيدة اختبار صلابة المحمولة للمبيعات
من السهل التحدث معهم، خدمة مهنية جدا وسريعة، الجودة جيدة جدا.

—— علي شريف

ابن دردش الآن

ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية

الصين ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية مزود
ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية مزود ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية مزود ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية مزود ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية مزود ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية مزود

صورة كبيرة :  ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Raytech
إصدار الشهادات: ISO CE
Model Number: IQI EN462-2, ASTM E747, ASTM SE 1025

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: كرتونة التصدير القياسية
شروط الدفع: ويسترن يونيون، تي / تي، خطاب الاعتماد،
القدرة على العرض: 50000 وحدة شهريا
مفصلة وصف المنتج
Product Name: ASTM E747, IQI, Wire Penetrameter, industrial x ray inspection equipment,x ray weld inspection Materical: 1-FE, 01-Ti, 02-Al, 03-Mg, 3-Ni, 4-Cu
Standard: Europe standard etc Type 1: EN 462-2 Stepwedge/Hole Type Penetrameters
Type 2: DIN 54 109 Wire Type Image Quality Indicators Type 3: ASTM E747 Wire Type Penetrameters

 ASTM E747، IQI، مخترق الأسلاك، معدات فحص الأشعة السينية الصناعية، فحص لحام الأشعة السينية

ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية

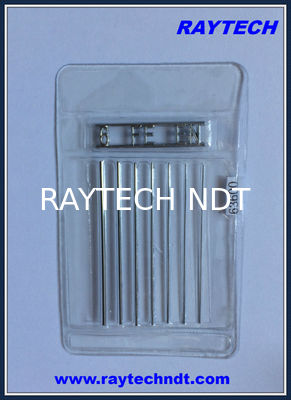

DIN 54 109 نوع الأسلاك مؤشرات جودة الصورة مشابهة لـ EN 462-1
 I.Q.I’s، أقطار الأسلاك متساوية، وهناك نفس الأسلاك
أرقام في كل حجم من المؤشرات. الاختلاف الوحيد هو أن الرصاص
نقش العلامة التجارية DIN بدلاً من EN.
مثال:
الحجم 6 (أرقام الأسلاك من 6 إلى 12) من الفولاذ المقاوم للصدأ (SS) سيكون 6 DIN SS.
ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية
EN 462-2 مخترقات من نوع درج/فتحة
على شكل درج ومتوفرة في أربعة أرقام طراز H5، H9 و H13 من الفولاذ.

رقم الموديل. نطاق الدرج سمك المادة
H5 0.32 إلى 1 مم 16 إلى 50 مم
H9 0.8 إلى 2.5 مم 40 إلى 125 مم
H13 2 إلى 6.3 مم 100 إلى 315 مم

ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية     ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية    ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية        ASTM E747، IQI، مقياس اختراق الأسلاك، معدات الفحص بالأشعة السينية الصناعية، فحص اللحام بالأشعة السينية

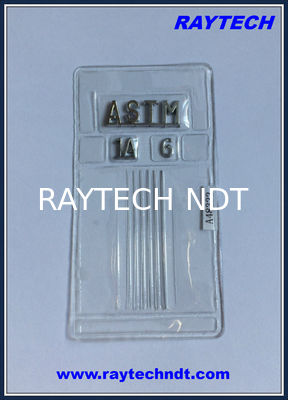

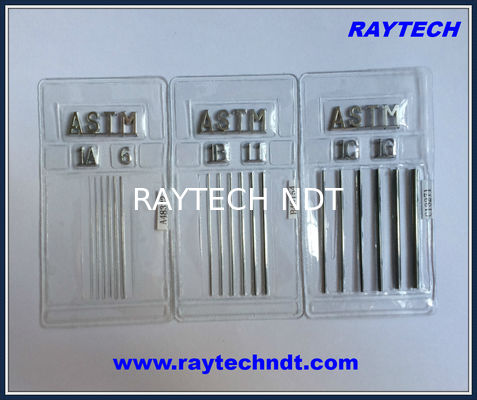

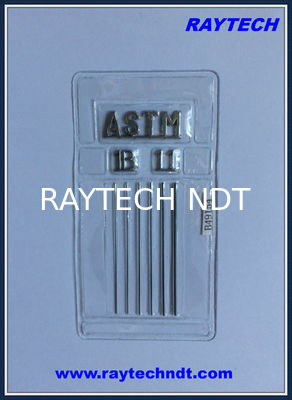

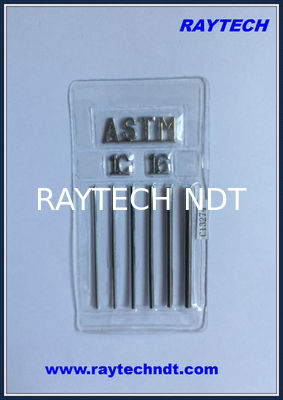

 ASTM E747 مخترقات من نوع الأسلاك تتكون من سلسلة من ستة أسلاك متوازية مختلفة
السماكات،مغلفة بين ورقتين رقيقتين من PVC الشفاف والمرن. أحرف الرصاص
تحدد السماكة لأكثر الأسلاك سمكًا، ومجموعة المواد (1-FE، 01-Ti، 02-Al، 03-Mg، 3-Ni،
4-Cu). الأحرف ASTM مضمنة أيضًا.
رقم المجموعة. رقم السلك القطر مم القطر بوصة
A 1 0.08 0.0032
`` 2 0.10 0.0040
`` 3 0.13 0.0050
`` 4 0.16 0.0063
`` 5 0.20 0.0080
`` 6 0.25 0.0100
رقم المجموعة. رقم السلك القطر مم القطر بوصة
B 1 0.25 0.010
`` 2 0.33 0.013
`` 3 0.40 0.016
`` 4 0.51 0.020
`` 5 0.64 0.025
`` 6 0.81 0.032
رقم المجموعة. رقم السلك القطر مم القطر بوصة
C 1 0.81 0.032
`` 2 1.02 0.040
`` 3 1.27 0.050
`` 4 1.60 0.063
`` 5 2.03 0.080
`` 6 2.50 0.100
رقم المجموعة. رقم السلك القطر مم القطر بوصة
D 1 2.50 0.100
`` 2 3.20 0.128
`` 3 4.06 0.160
`` 4 5.10 0.200
`` 5 6.40 0.250
`` 6 8.00 0.320

 ASTM E747, IQI, Wire Penetrameter, industrial x ray inspection equipment,x ray weld inspection

علامة:  IQI، مخترقات الأسلاك      علامات الرصاص      صندوق علامة أحمر
