| Product Name: | LED Profile Projector, Vertical Measuring Optical Profile Projector RVP400-3020 | Metal Stage Size: | 458x358mm |
|---|---|---|---|
| Glass Stage Size: | 356x248mm | Stage Travel:X and Y-axis: | 300x200mm |
| Stage Travel:Z-axis: | 100mm | Resolution of X and Y-scale: | 0.0005 mm |

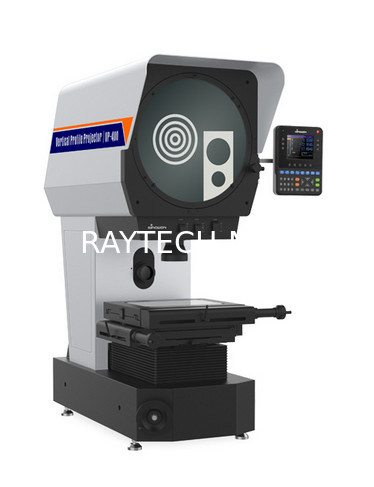

جهاز عرض بروفايل LED، قياس بصري عمودي للبروفايل
جهاز عرض RVP400-3020
![]()
الميزات:
1. يعتمد نظام الرفع على سكة توجيه متقاطعة ومحرك لولبي دقيق، مما يجعل القيادة الرافعة
أكثر راحة واستقرارًا؛
2. عاكس عملية الطلاء، صورة أوضح ومقاومة ممتازة للغبار؛
3. إضاءة محيطية وسطحية قابلة للتعديل، لتلبية متطلبات قطعة العمل المختلفة؛
4. إضاءة LED مستوردة عالية السطوع وطويلة العمر، لضمان دقة القياس
المتطلبات؛
5. نظام بصري عالي الدقة بصورة واضحة وخطأ تكبير أقل من 0.08٪؛
6. نظام تبريد قوي بمروحة ثنائية المحور، يزيد بشكل كبير من عمر الاستخدام؛
7. جهاز قراءة رقمي قوي وملون DP400، يحقق قياسًا ثنائي الأبعاد سريعًا ودقيقًا؛
8. طابعة مصغرة مدمجة، يمكنها طباعة وحفظ البيانات؛
9. مع عدسة قياسية 10X، عدسات اختيارية 5X، 20X، 50X، 100X، طاولة دوارة، مفتاح قدم،
مشبك، إلخ.
المواصفات:
| صورة معكوسة |
RVP400-2010 (#511-410)
|
RVP400-2515 (#511-420) | RVP400-3020 (#511-430) |
| صورة أمامية |
RVP400-2010Z(#511-410Z)
|
RVP400-2515Z(#511-420Z) | RVP400-3020Z (#511-430Z) |
| حجم طاولة معدنية |
308x408 مم
|
308x408 مم | 458x358 مم |
| حجم طاولة زجاجية |
198x306 مم
|
198x306 مم | 356x248 مم |
| حركة الطاولة: محور X و Y |
200x100 مم
|
200x150 مم | 300x200 مم |
| حركة الطاولة: محور Z |
100 مم
|
||
| الدقة |
≤3+L/200(um)
|
||
| دقة مقياس X و Y |
0.0005 مم
|
||
| الشاشة |
القطر: φ412 مم، نطاق القياس ≥ Ø400
|
||
|
زاوية الدوران 0~360 درجة؛ الدقة: 1 أو 0.01 درجة
|
|||
| قراءة رقمية |
DP400 (510-340) قراءة رقمية ملونة متعددة الوظائف LCD
|
||
| الإضاءة |
إضاءة المحيط: 3.2 فولت/10 واط LED؛ إضاءة السطح: 3.2 فولت/10 واط LED
|
||
| بيئة العمل |
درجة الحرارة 20 درجة مئوية ± 5 درجة مئوية، الرطوبة 40٪ - 70٪ رطوبة نسبية
|
||
| مزود الطاقة |
تيار متردد 110 فولت/60 هرتز؛ 220 فولت/50 هرتز، 150 واط
|
||
| الأبعاد (الطول × العرض × الارتفاع) |
1003x617x1309 مم
|
1003x617x1309 مم | 1003x617x1309 مم |
| أبعاد التعبئة |
1200x800x1580 مم
|
1200x800x1580 مم | 1200x800x1580 مم |
| الوزن الصافي |
230 كجم
|
230 كجم | 230 كجم |
| الوزن الإجمالي |
280 كجم
|
280 كجم | 280 كجم |
