تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | Intelligent Digital Vickers Hardness Tester, Touch Screen with CCD system XHVT-5Z/10Z/30Z/50Z | Test Force: | 0.2kgf~49N, 0.5kgf~490N |
|---|---|---|---|
| نطاق الاختبار: | 1HV ~ 2967HV | طريقة التحميل: | تلقائي (تحميل / إسكان / تفريغ) |
| Objective: | 10× 20× 40× | Resolution: | 0.25μm,0.125μm,0.0625μm |

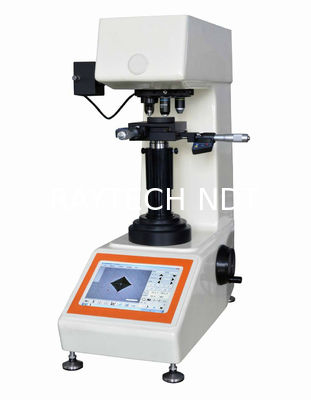

اختبار صلابة فيكرز الرقمي الذكي، شاشة لمسة مع
نظام CCD XHVT-5Z/10Z/30Z/50Z
الوظيفة الرئيسية:
هذا الجهاز هو جيل جديد من اختبار صلابة فيكرز. فإنه يتبنى تصميم متكامل من اختبار الصلابة والكمبيوتر لوحة، ويمكن اختيار جميع معايير الاختبار على جهاز كمبيوتر لوحة.مع الشاشة اللمسية، فإنه يعمل بسرعة وسهولة وعرض بوضوح وبشكل بديهي.قفل الصورة والحصول تلقائيًا على قيمة صلابة فيكرز بدقة عالية واستقرار، وتجنب الأخطاء البشرية. اختبار القسوة مع وظائف كاملة يصل إلى المستوى المتقدم.
· يتبنى التصميم المتكامل لجهاز اختبار القسوة والكمبيوتر لوحة، مع نظام تشغيل ويندوز 7،لديها جميع وظائف الكمبيوتر ويمكن توصيلها إلى أجهزة الإخراج مثل الشاشة الخارجية والطابعة;
· مع ثلاثة أهداف للقياس، والاعتراف التلقائي والتحول بين الهدف والشرط؛
· المسمار الرفع يعتمد الديدان والهيكل مع انتقال سلس
· يتم الانتهاء تلقائيًا من تحميل قوة الاختبار والإقامة وتفريغها.
· مع نظام اكتساب الصورة CCD، فإنه يعرض الصورة بوضوح ويحصل على قيمة الصلابة تلقائيًا؛
· مع وظيفة تحويل مقياس القسوة
· يمكن أن يحفظ بيانات القياس تلقائيًا، ويولد منحنى عمق الصلابة ويحفظها كموثيقة Word أو EXCEL.
· مع طاولة اختبار X-Y الرقمية، فإنه يجعل القياس أكثر دقة؛ فإنه يدرك الأتمتة الكاملة لاختبار صلابة فيكرز مع طاولة اختبار X-Y المحرك اختياري.
نطاق التطبيق:
مناسبة للمعادن الحديدية، والمعادن غير الحديدية، وقطع IC الرقيقة، والطلاءات، والمعادن المتعددة الأبعاد؛ الزجاج، والسيراميك، والأحجار الكريمة، والأحجار الكريمة، والأقسام البلاستيكية الرقيقة، الخ.اختبار القسوة مثل ذلك على عمق وترابيزيم من الطبقات المكثفة والطبقات الصلبة.
المواصفات التقنية:
| النموذج | XHVT-5Z / 10Z / 30Z / 50Z |
| قوة الاختبار | كيلوغرام، ن |
| XHVT-5Z |
0.2kgf، 0.3kgf، 0.5kgf، 1kgf، 2kgf، 2.5kgf، 3kgf، 5kgf 1.96N، 2.94N، 4.90N، 9.80N، 19.6N، 24.5N، 29.4N، 49N |
| XHVT-10Z |
0.2kgf، 0.3kgf، 0.5kgf، 1kgf، 2kgf، 2.5kgf، 3kgf، 5kgf، 10kgf 1.96N، 2.94N، 4.90N، 9.80N، 19.6N، 24.5N، 29.4N، 49N، 98N |
| XHVT-30Z |
0.3kgf، 0.5kgf، 1kgf، 2kgf، 2.5kgf، 3kgf، 5kgf، 10kgf، 20kgf، 30kgf 2.94N، 4.90N، 9.80N، 19.6N، 24.5N، 29.4N، 49N، 98N، 196N، 294N |
| XHVT-50Z |
0.5kgf، 1kgf، 2kgf، 2.5kgf، 3kgf، 5kgf، 10kgf، 20kgf، 30kgf، 50kgf 4.90N، 9.80N، 19.6N، 24.5N، 29.4N، 49N، 98N، 196N، 294N، 490N |
| نطاق الاختبار | 1HV ~ 2967HV |
| طريقة التحميل | أوتوماتيكي (تحميل/إقامة/تفريغ) |
| التبديل بين الهدف و Indenter | التبديل التلقائي |
| الحاسوب | وحدة المعالجة المركزية: إنتل I3, ذاكرة: 2G, SSD: 32G |
| بيكسل CCD | 1.30 مليون |
| مقياس التحويل | HV، HK، HRA، HRB، HRC، HRD، HRE، HRF، HRG، HRK، HR15N، HR30N، HR45N، HR15T، HR30T، HR45T، HS، HBW |
| صلابة القراءة | إظهار التدفقات والقياس التلقائي على الشاشة اللمسية |
| مخرج البيانات | تقرير WORD أو EXCEL مع مخطط منحنى |
| الهدف | 10×,20×,40× |
| تكبير كامل | 100×,200×,400× |
| القرار | 0.25 ميكرومتر0.125 ميكرومتر0.0625μm |
| وقت الإقامة | 0 ~ 60s |
| مصدر الضوء | مصباح الهالوجين |
| جدول اختبار رقمي X-Y | الحجم: 100×100ملم؛ السفر: 25×25ملم؛ الدقة: 0.01ملم |
| الحد الأقصى ارتفاع العينة | 185ملم |
| الحلق | 130ملم |
| إمدادات الطاقة | AC220V،50Hz |
| تنفيذ المعيار | ISO 6507، ASTM E92، JIS Z2244، GB/T 4340.2 |
| البعد | 560×335×675ملم،حجم التعبئة: 650×380×960ملم |
| الوزن | الوزن الصافي: 48 كجم، الوزن الإجمالي: 62 كجم |
قائمة التعبئة:
| الاسم | كمية | الاسم | كمية |
| الجهاز الرئيسي | مجموعة واحدة | الماس فيكرز Indenter | 1 ٪ |
| 10×,20×,40×الهدف | كل 1 بوصة | جدول الاختبار المتقاطع | 1 ٪ |
| كابل الطاقة | 1 ٪ | مسمار تنظيم أفقي | 4 أجزاء |
| المستوى | 1 ٪ | فيوز 1A | 2 قطع |
| مصباح الهالوجين 12V، 15 ~ 20W | 1 ٪ | سائق المسمار | 1 ٪ |
| المفتاح الداخلي للهكساجون 2.5 ملم | 1 ٪ | صلابة الكتلة 700~800 HV1 | 1 ٪ |
| صلابة كتلة 400 ~ 500 HV5 | 1 ٪ | غطاء مضاد للغبار | 1 ٪ |
| دليل تعليمات الاستخدام | نسخة واحدة |
