| Product Name: | Intelligent Digital Vickers Hardness Tester, Touch Screen with CCD system XHVT-5Z/10Z/30Z/50Z | Test Force: | 0.2kgf~49N, 0.5kgf~490N |
|---|---|---|---|
| نطاق الاختبار: | 1HV ~ 2967HV | طريقة التحميل: | تلقائي (تحميل / إسكان / تفريغ) |
| Objective: | 10× 20× 40× | Resolution: | 0.06μm,0.03μm,0.015μm |

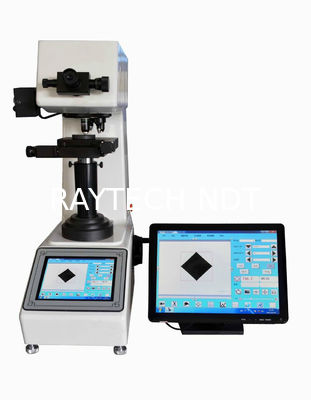

جهاز اختبار صلادة فيكرز الرقمي الذكي الأوتوماتيكي بالكامل
XHVT-5Z/10Z/30Z/50Z /V3.0, نظام CCD
الوظيفة الرئيسية:
هذه الأداة هي جيل جديد من جهاز اختبار صلادة فيكرز الأوتوماتيكي. يعتمد التصميم المتكامل لجهاز اختبار الصلادة وجهاز الكمبيوتر اللوحي؛ مع نظام تشغيل Windows 7، فإنه يمتلك جميع وظائف الكمبيوتر. مع نظام التقاط صور CCD، يمكنه عرض صورة الانطباع مباشرة على الشاشة التي تعمل باللمس والحصول تلقائيًا على قيمة صلادة فيكرز. إنه يتولى الطريقة القديمة لقياس طول القطر بواسطة العدسة العينية، ويتجنب التحفيز والإجهاد البصري لمصدر الضوء للعدسة العينية، ويحمي بصر المشغل. إنه ابتكار كبير في جهاز اختبار صلادة فيكرز.
· يمكن تحديد جميع معلمات الاختبار على الكمبيوتر اللوحي الجانبي. مع شاشة تعمل باللمس، فإنه يعمل بسرعة وملاءمة ويعرض بوضوح وبشكل بديهي.
· مع نظام التقاط صور CCD، يعرض الصورة بوضوح ويحصل على قيمة الصلادة بمجرد لمس الشاشة.
· التعرف التلقائي والتبديل بين العدسة الشيئية والمثقاب، والحصول تلقائيًا على قيمة صلادة فيكرز.
· مع وظيفة تحويل مقياس الصلادة.
· يحتوي النظام على لغتين: الإنجليزية والصينية.
· مع واجهات USB و VGA و LAN، يمكن طباعة قياس الصلادة عبر واجهة USB.
· يمكنه حفظ بيانات القياس تلقائيًا، وإنشاء منحنى الصلادة-العمق وحفظه كمستند WORD أو EXCEL.
· مع طاولة اختبار X-Y آلية، والتركيز التلقائي والقياس التلقائي، فإنه يحقق الأتمتة الكاملة لاختبار صلادة فيكرز.
نطاق التطبيق:
مناسب للمعادن الحديدية، والمعادن غير الحديدية، والمقاطع الرقيقة من الدوائر المتكاملة، والطلاءات، والمعادن المتعددة الطبقات؛ الزجاج، والسيراميك، والعقيق، والأحجار الكريمة، والمقاطع الرقيقة من البلاستيك، وما إلى ذلك؛ اختبار الصلادة مثل طبقات الكربنة وطبقات التقسية.
المواصفات الفنية:
| الموديل | XHVT-5Z / 10Z / 30Z / 50Z / V3.0 |
| قوة الاختبار | كجم، نيوتن |
| XHVT-5Z / V3.0 |
0.2 كجم، 0.3 كجم، 0.5 كجم، 1 كجم، 2 كجم، 2.5 كجم، 3 كجم، 5 كجم 1.96 نيوتن، 2.94 نيوتن، 4.90 نيوتن، 9.80 نيوتن، 19.6 نيوتن، 24.5 نيوتن، 29.4 نيوتن، 49 نيوتن |
| XHVT-10Z / V3.0 |
0.2 كجم، 0.3 كجم، 0.5 كجم، 1 كجم، 2 كجم، 2.5 كجم، 3 كجم، 5 كجم، 10 كجم 1.96 نيوتن، 2.94 نيوتن، 4.90 نيوتن، 9.80 نيوتن، 19.6 نيوتن، 24.5 نيوتن، 29.4 نيوتن، 49 نيوتن، 98 نيوتن |
| XHVT-30Z / V3.0 |
0.3 كجم، 0.5 كجم، 1 كجم، 2 كجم، 2.5 كجم، 3 كجم، 5 كجم، 10 كجم، 20 كجم، 30 كجم 2.94 نيوتن، 4.90 نيوتن، 9.80 نيوتن، 19.6 نيوتن، 24.5 نيوتن، 29.4 نيوتن، 49 نيوتن، 98 نيوتن، 196 نيوتن، 294 نيوتن |
| XHVT-50Z / V3.0 |
0.5 كجم، 1 كجم، 2 كجم، 2.5 كجم، 3 كجم، 5 كجم، 10 كجم، 20 كجم، 30 كجم، 50 كجم 4.90 نيوتن، 9.80 نيوتن، 19.6 نيوتن، 24.5 نيوتن، 29.4 نيوتن، 49 نيوتن، 98 نيوتن، 196 نيوتن، 294 نيوتن، 490 نيوتن |
| نطاق الاختبار | 1HV~2967HV |
| طريقة التحميل | تلقائي (تحميل/ثبات/تفريغ) |
| التبديل بين العدسة الشيئية والمثقاب | تبديل تلقائي |
| الكمبيوتر | وحدة المعالجة المركزية: Intel I3، الذاكرة: 2 جيجابايت، SSD: 32 جيجابايت |
| بكسل CCD | 1.30 مليون |
| مقياس التحويل | HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
| قراءة الصلادة | عرض الانطباع والقياس التلقائي على الشاشة التي تعمل باللمس |
| إخراج البيانات | تقرير WORD أو EXCEL مع مخطط منحنى |
| العدسة الشيئية | 10× ,20× ,40× |
| التكبير الإجمالي | 100× ,200× ,400× |
| الدقة | 0.06 ميكرومتر، 0.03 ميكرومتر، 0.015 ميكرومتر |
| وقت الثبات | 0~60 ثانية |
| مصدر الضوء | مصباح هالوجين |
| طاولة اختبار X-Y آلية | الحجم: 110×110 مم؛ الحركة: 50×50 مم؛ الدقة: 0.002 مم |
| الحد الأقصى لارتفاع العينة | 185 مم |
| الحلق | 130 مم |
| مزود الطاقة | AC220V, 50Hz |
| المعيار التنفيذي | ISO 6507, ASTM E92, JIS Z2244, GB/T 4340.2 |
| الأبعاد | 560×335×675 مم، أبعاد التعبئة: 650×380×960 مم |
| الوزن | الوزن الصافي: 52 كجم، الوزن الإجمالي: 67 كجم |
قائمة التعبئة:
| الاسم | الكمية | الاسم | الكمية |
| الجسم الرئيسي للجهاز | 1 مجموعة | مثقاب فيكرز الماسي | 1 قطعة |
| 10×,20×,40× العدسة الشيئية | كل منها 1 قطعة | طاولة اختبار متقاطعة آلية | 1 قطعة |
| كابل الطاقة | 1 قطعة | برغي التسوية الأفقي | 4 قطع |
| ميزان | 1 قطعة | فيوز 1A | 2 قطعة |
| مصباح هالوجين 12 فولت، 15~20 واط | 1 قطعة | مفك براغي | 1 قطعة |

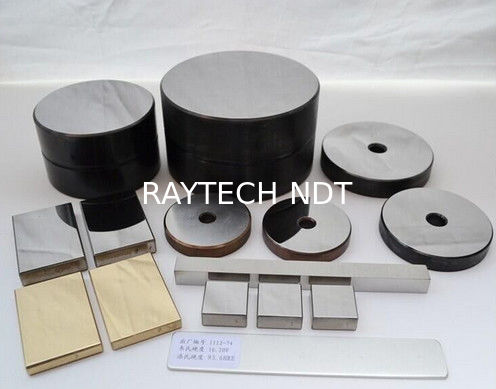

| مفتاح سداسي داخلي 2.5 مم | 1 قطعة | كتلة الصلادة 700~800 HV1 | 1 قطعة |
| كتلة الصلادة 400~500 HV5 | 1 قطعة | غطاء مقاوم للغبار | 1 قطعة |
| دليل التعليمات للاستخدام | 1 نسخة |
