| Product Name: | Digital Ultrasonic Thickness gauge, UT thickness gauge, thickness meter, thickness tester RTG-900 | Measurement range: | 0.65~300mm |
|---|---|---|---|
| Display resolution: | 0.01mm,0.1mm | Material Velocity: | 508 ~ 9999m / s |
| Surface measurement limit: | Φ10mm × 2.0mm | Display: | 128 × 64 dot matrix LCD screen |

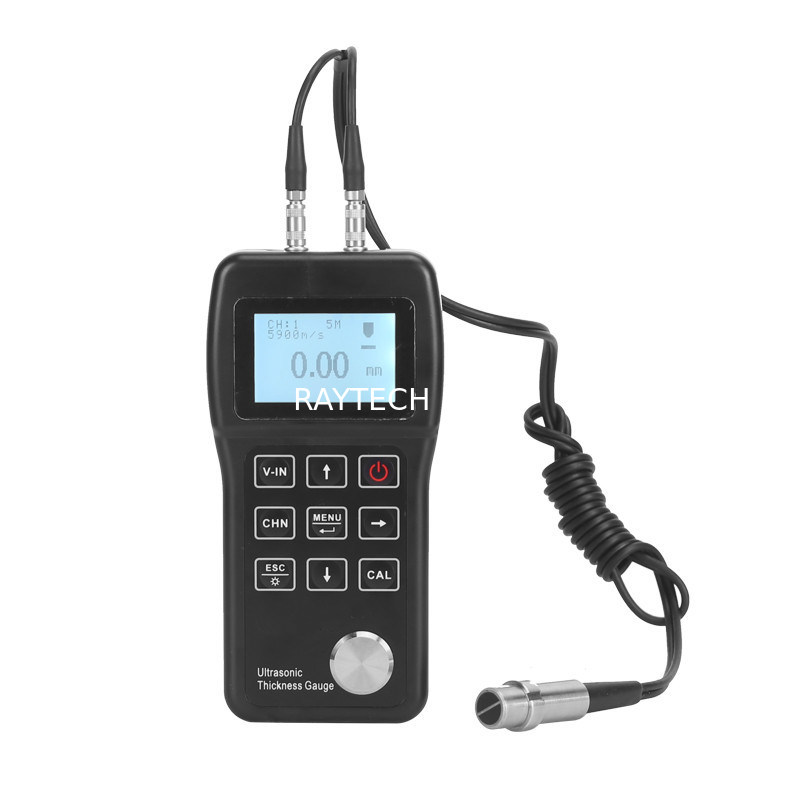

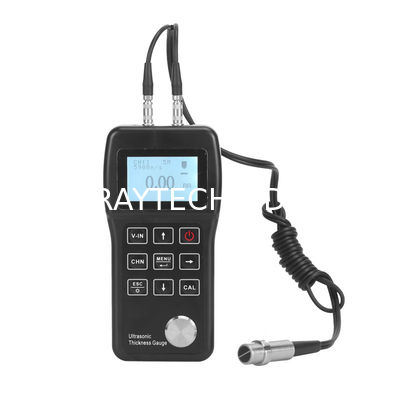

مقياس سمك بالموجات فوق الصوتية الرقمي، مقياس سمك UT، مقياس سمك، جهاز اختبار سمك RTG-900
![]()

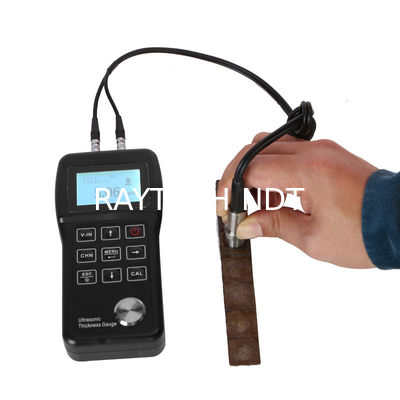

التطبيق يستخدم لقياس سمك وتآكل أوعية الضغط، المعدات الكيميائية، الغلايات، خزانات تخزين النفط، إلخ. في صناعات البترول، بناء السفن، محطات الطاقة، وتصنيع الآلات. المواد المقاسة: 11 نوعًا من المواد، بما في ذلك الفولاذ، الحديد الزهر، الألومنيوم، النحاس الأحمر، النحاس الأصفر، الزنك، زجاج الكوارتز، البولي إيثيلين، PVC، الحديد الزهر الرمادي، الحديد الزهر المطاوع

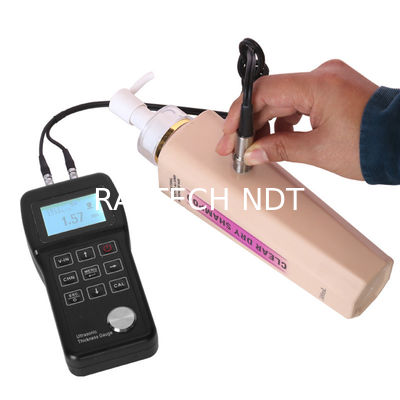

قادر على إجراء قياسات على مجموعة واسعة من المواد، بما في ذلك المعادن، البلاستيك، السيراميك، المواد المركبة، الإيبوكسيات، الزجاج والمواد الأخرى الموصلة للموجات فوق الصوتية. تتوفر نماذج محولات طاقة لتطبيقات خاصة، بما في ذلك المواد ذات الحبيبات الخشنة والتطبيقات ذات درجات الحرارة العالية. وظيفة معايرة نقطتين. وضعا عمل: وضع نقطة واحدة ووضع المسح. مؤشر حالة الاقتران يوضح حالة الاقتران.
قياس عالي الدقة
معايرة تلقائية لمسبار الصفر لتصحيح خطأ النظام
التقاط قيمة الحد الأدنى للسمك.
مؤشر حالة الاقتران وانخفاض البطارية.
وظيفة السكون التلقائي وإيقاف التشغيل التلقائي للحفاظ على عمر البطارية.
تصميم شكلي إنساني، مدمج ومحمول، يمكن استخدامه في البيئات القاسية.
المواصفات
1. نطاق القياس: 0.65 ~ 300 مم (مسبار فولاذي مقسم قابل للتطبيق)
2. دقة العرض: 0.01 مم، 0.1 مم
3. سرعة المادة: 508 ~ 9999 م / ث
4. الدقة: ± (1% H +0.1) مم
5. حد قياس السطح: Φ10 مم × 2.0 مم
6. عرض النطاق الترددي للاستقبال: 1 ميجاهرتز ~ 10 ميجاهرتز (-3 ديسيبل)
7. مصدر الطاقة: 3 فولت تيار مستمر (بطاريتان قلويتان AA)
8. وقت العمل: 280 ساعة (وضع تلقائي)
100 ساعة (إضاءة خلفية قيد التشغيل)
9. الشاشة: شاشة LCD مصفوفة نقطية 128 × 64
10. الأبعاد: 140 (طول) × 80 (عرض) × 40 (ارتفاع) مم
11. الوزن: 176 جرام (مع البطارية)
12. درجة حرارة العمل: -10 ~ 50 درجة مئوية (باستخدام مسبار درجة الحرارة، درجة حرارة العمل:<500 ℃)
13. الرطوبة: 20% ~ 90% رطوبة نسبية
التكوين
| لا | البند | الكمية | ملاحظة | |
|
قياسي |
1 | الجسم الرئيسي | 1 | |
| 2 | محول طاقة | 1 | ||
| 3 | عامل اقتران | 1 | ||
| 4 | حقيبة الجهاز | 1 | ||
| 5 | دليل التشغيل | 1 | ||
| 6 | بطارية قلوية | 2 | حجم AA | |
| 7 | ||||
| 8 | ||||
| تكوين اختياري | 9 | محول طاقة: 2 ميجاهرتز، Φ12 مم | ||
| 10 | محول طاقة: 5 ميجاهرتز، Φ8 مم | |||
| 11 | محول طاقة: 5 ميجاهرتز، Φ12 مم | |||
| 12 | محول طاقة: 7 ميجاهرتز، Φ6 مم | |||
| 13 | ||||
| 14 |
الملحق أ: اختيار محول الطاقة
ملحقات اختيارية:
| مسبار | المواصفات | النطاق | درجة الحرارة |
| عادي | 5 ميجاهرتز، Φ10 مم | 1 ~ 200 مم | -10 ~ 50 درجة مئوية |
| ZS5P (درجة حرارة عالية) | 5 ميجاهرتز، Φ12 مم | 4 ~ 80 مم | -10 ~ 50 درجة مئوية |
| نوع القطر الصغير | 7 ميجاهرتز، Φ6 مم | 0.65 ~ 100 مم (للأنابيب بشكل أساسي) | -10 ~ 50 درجة مئوية |
| نوع الحديد الزهر | 2 ميجاهرتز Φ12 مم أو Φ22 مم | 3 ~ 50 مم | -10 ~ 50 درجة مئوية |
| مسبار واسع النطاق | 2 ميجاهرتز، Φ20 مم | 3 ~ 500 مم | -10 ~ 50 درجة مئوية |
| عامل اقتران | 50 جرام | مناسب لمسبار ZS5P | -10 ~ 500 درجة مئوية |
الملحق ب: سرعات الصوت
| المادة | السرعة (م/ث) | المادة | السرعة (م/ث) |
| ماء (20 درجة مئوية) | 1480 | فولاذ مقاوم للصدأ (304) | 5720 |
| جليسرول | 1920 | نحاس أصفر | 4640 |
| ماء زجاجي | 2350 | نحاس | 4700 |
| نايلون | 2620 | زجاج | 5440 |
| راتنج أسيتات | 2670 | نيكل | 5630 |
| راتنج حمض الأكريليك (ق) | 2730 | فولاذ 330 | 5600 |
| قصدير | 3230 | فولاذ 4330 | 5850 |
| ذهب | 3240 | فولاذ، حديد | 5900 |
| برونز الفوسفور | 3530 | تيتانيوم | 6070 |
| فضة | 3600 | مغنيسيوم | 6310 |
| زنك | 4170 | ألومنيوم | 6300 |
