RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية

الصين RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية مزود
RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية مزود RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية مزود RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية مزود RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية مزود RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية مزود

صورة كبيرة :  RTG5000A عالية الدقة قياس سمك بالموجات فوق الصوتية قياس سمك الصلب بالموجات فوق الصوتية

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Raytech
إصدار الشهادات: ISO CE
Model Number: RTG5000A

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: contact us
تفاصيل التغليف: حزمة التصدير القياسية
Delivery Time: about 3~5days
شروط الدفع: / تي تي، ويسترن يونيون، بايبال
القدرة على العرض: 500 وحدة في الشهر
مفصلة وصف المنتج
Product Name: RTG5000A High-Precision Ultrasonic Thickness Gauge ultrasonic steel thickness gauge نوع المسبار: مفردة ومزدوجة
Measuring range: 0.12mm – 1800mm Resolution: 0.1mm 0.01mm 0.001mm
سرعة الصوت: 400-19999 م / ث كتلة المعايرة: 4 مم (فولاذ)
نطاق الكسب: 0 ~ 80 ديسيبل وحدة: مم/بوصة

لمحة عامة عن المنتجRTG5000A مقياس سمك الموجات فوق الصوتية عالية الدقة مقياس سمك الصلب بالموجات فوق الصوتية



RTG5000A هو نوع جديد من مقياس سمك الموجات فوق الصوتية الرقمية عالية الدقة المحمولة مع الفحص A / B. وهو يتبنى مبدأ قياس سمك الموجات فوق الصوتية على أساس انعكاس النبض.انها مناسبة لقياس سمك المواد التي يمكن أن تجعل موجة بالموجات فوق الصوتية تنتشر في ذلك بسرعة ثابتة والحصول على انعكاس من ظهرهدقة القياس هي 0.001mm ومدى القياس رقيق مثل 0.12mm (الفولاذ).

يمكن لهذا المنتج قياس الألواح والأجزاء المصنعة بدقة. من ناحية أخرى، يمكن أن يراقب درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام.يمكن استخدامه في البترولالصناعة الكيميائية والمعادن وبناء السفن والطيران والطاقة وغيرها من المجالات.

هذا المنتج يتوافق مع المعايير التالية: مواصفات المعايرة لمقياس سمك الموجات فوق الصوتية (JJF 1126-2004).



خصائص وظيفة رئيسيةRTG5000A مقياس سمك الموجات فوق الصوتية عالية الدقة مقياس سمك الصلب بالموجات فوق الصوتية



    هذا المنتج يحتوي على وضع A-scan و B-scan و numerical display.

● نطاق القياس واسع ، وتعتمد تقنية "الصدى المتعدد" الفريدة لتحقيق قياس الأجزاء الرقيقة للغاية ، مع الحد الأدنى لسمك القياس 0.12 مم (الصلب) ؛

● يمكن لهذا المنتج قياس السماكة بدقة عالية ، ويمكن أن يصل أقصى دقة القياس إلى 0.001mm ؛ يمكن أن يصل دقة التكرار إلى ± 0.002mm ؛

● لديها وظائف الطلاء الاختراقي وقياس الصدى إلى الصدى ، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح.

● أوضاع قياس متعددة: أوضاع mb-e و E-E و auto تلبي قياس قطع العمل السميكة التقليدية؛ وضع رقيق يدرك قياس الأجزاء الرقيقة؛

● أنماط العددية تشمل: وضع قيمة السماكة التقليدية، وضع الفرق / معدل التخفيض ووضع القيمة القصوى.

● وضعين لزيادة الكثافة: زيادة تلقائية / زيادة يدوية

● يمكن تعيين إيقاف التشغيل اليدوي وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة؛

● يدعم مجموعة متنوعة من المسبارات، بما في ذلك المسبار مزدوج الكريستال ومسبار واحد الكريستال، ويدعم مسبارًا عالي التردد يصل إلى 20 ميغاهرتز؛

● يدعم التخزين الجماعي ويمكنه تخزين 100000 قيمة سمك، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت.

● شاشة TFT-LCD ملونة كبيرة بطول 3.5 بوصة

● يحتوي على مجموعة متنوعة من طرق المعايرة ، يدعم المعايرة النقطية ، المعايرة متعددة النقاط وأوضاع المعايرة اليدوية ،ويمكنه معايرة سرعة الصوت وموقف المسبار الصفر في نفس الوقتيدعم تصحيح مسار v من مسبار الكريستال المزدوج.

● يدعم تحويل النظام المتري والبريطاني؛ ويمكن التبديل بين الوحدات المليمترية والبوصة؛

● يدعم عرض الصينية والإنجليزية؛



المواد المطبقةRTG5000A مقياس سمك الموجات فوق الصوتية عالية الدقة مقياس سمك الصلب بالموجات فوق الصوتية



وهي مناسبة لقياس سمك المعادن (مثل الصلب والحديد الزهري والألومنيوم والنحاس وما إلى ذلك) ، والبلاستيك والسيراميك والزجاج والرود والألياف الزجاجية وغيرها من الموصلات الموجات فوق الصوتية الجيدة.



المبادئ الأساسيةRTG5000A مقياس سمك الموجات فوق الصوتية عالية الدقة مقياس سمك الصلب بالموجات فوق الصوتية



مبدأ قياس سمك الموجات فوق الصوتية مشابه لقياس موجات الضوء. تصل نبضة الموجات فوق الصوتية المنبعثة من المسبار إلى الكائن المقاس وتنتشر في الكائن.عندما يصل إلى واجهة المواد، يتم انعكاسه مرة أخرى إلى المسبار. يتم تحديد سمك المادة المقاسة عن طريق قياس وقت الانتشار بالموجات فوق الصوتية بدقة في المادة.



مواصفات معاييرRTG5000A مقياس سمك الموجات فوق الصوتية عالية الدقة مقياس سمك الصلب بالموجات فوق الصوتية



* ملاحظة: تحتفظ الشركة بالحق في إجراء تعديلات تقنية دون إشعار مسبق.

البند RTG5000A
نوع المسبار مسبار بلور واحد / مسبار بلور مزدوج
نطاق القياس (45# فولاذ) 0.12 ملم 1800 ملم
استقرار المؤشر يتم اعتماد تقنية التقاطع الصفري والتردد المتعدد لضمان أن قيمة قياس سمك لا تتأثر بقوة الصدى، ومعامل تخفيف المواد، والكسب وارتفاع البوابة.ولها استقرار قياس عالية وموثوقية.
تواتر القياس 4 هرتز، 8 هرتز، 16 هرتز
القرار 0.1ملم0.01ملم0.001ملم ((0.01 بوصة،0.001 بوصة0.0001 بوصة)
مولد النبضات يتم اعتماد انبعاث موجة مربعة سلبية، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار.
نطاق سرعة الصوت 400-19999m/s
كتلة المعايرة 4ملم ((فولاذ)
إيقاف التشغيل التلقائي يمكن للمرء أن يختار 5 دقائق، 10 دقائق، 20 دقيقة وإغلاق يدوي.
معايرة المسبار معايرة نقطة واحدة، معايرة متعددة النقاط
مكاسب التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة
نطاق المكاسب 0 ~ 80 ديسيبل
وضع الكشف تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL)
وضع القياس (1) MB-E: وضع القياس على أساس وقت العبور من الصدى الأولي إلى الصدى السفلي الأول ؛ (2) E-E: وضع قياس طبقة الاختراق ، الصدى Em ≈ En التعسفي اختياري ؛ (3) ME-E:وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق
الوضع الرقمي وضع قيمة السماكة، وضع الفرق / معدل التقليل، وضع القيمة القصوى / الحد الأدنى
وضع الفحص A متاحة
الوضع B-scan متاحة
إشارة الارتباط متاحة
إشارة البطارية متاحة
اللغة الإنجليزية
الوحدة ملم/بوصة
تشغيل القائمة متاحة
وظيفة البرنامج إعداد البوابة الديناميكية، وإعداد البساطة (البساطة) ، وإعداد البساطة للصدى (E-blank) ، وتجميد الصدى، وتحويل الصدى وتوسيع نطاقه
وظيفة التخزين يمكنها تخزين 100،000 سمك (100 مجموعة ، 1000 في كل مجموعة) ، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت.
ترقية برنامج المضيف متاحة
العرض 3شاشة TFT-LCD ملونة 5 "
نقل البيانات يدعم الاتصالات المتسلسلة RS-232 وينقل البيانات إلى الكمبيوتر.
درجة حرارة العمل -10°C ‬+50°C؛ مع متطلبات خاصة، يمكن أن تصل إلى -20 °C؛
الجهد العامل 3 لا 5 بطاريات AA مطلوبة عندما تكون الطاقة غير كافية، هناك إشارة منخفضة الجهد.
الأبعاد الكلية 164 × 85 × 32 (ملم)
الوزن الإجمالي 260 غرام ((مع بطارية)

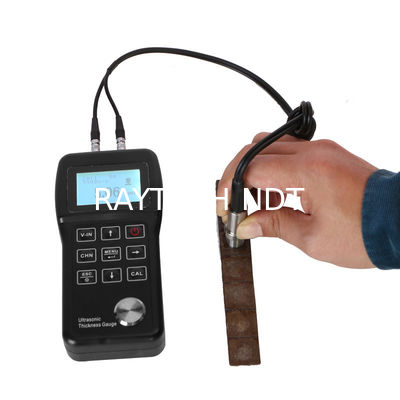

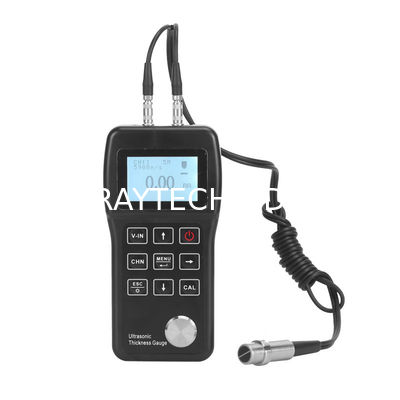

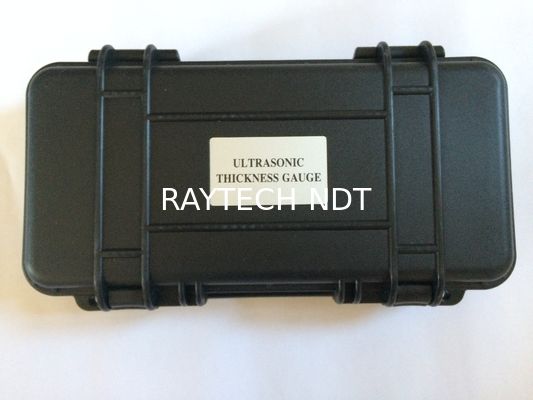

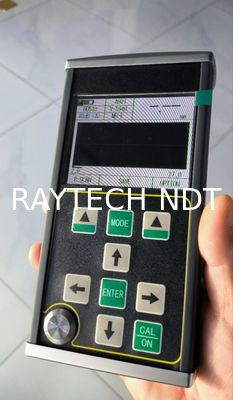

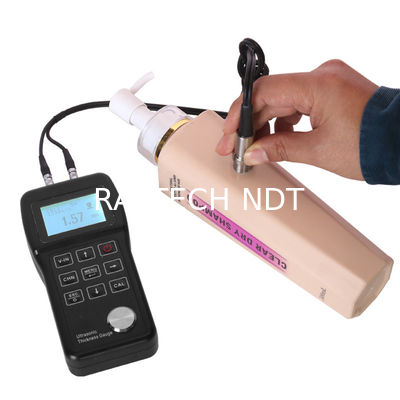

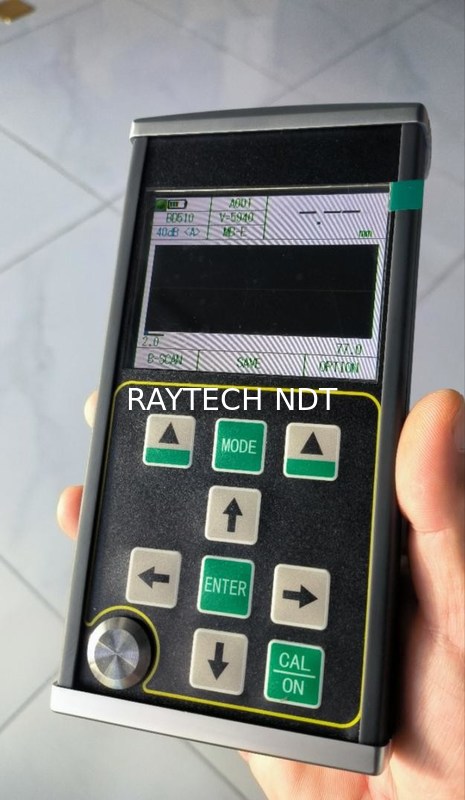

صورةRTG5000A مقياس سمك الموجات فوق الصوتية عالية الدقة مقياس سمك الصلب بالموجات فوق الصوتية



RTG5000A High-Precision Ultrasonic Thickness Gauge,ultrasonic steel thickness gauge



RTG-400 Digital portable ultrasonic thickness Gage, thickness tester, thickness meter



(تايج) اختبارات سمك الموجات فوق الصوتية   مقياس سمك بالموجات فوق الصوتية
