تفاصيل المنتج:
شروط الدفع والشحن:
|

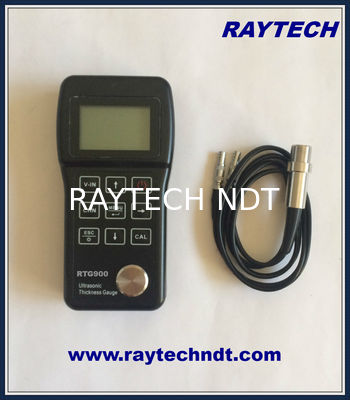

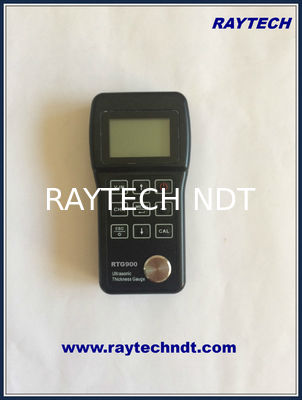

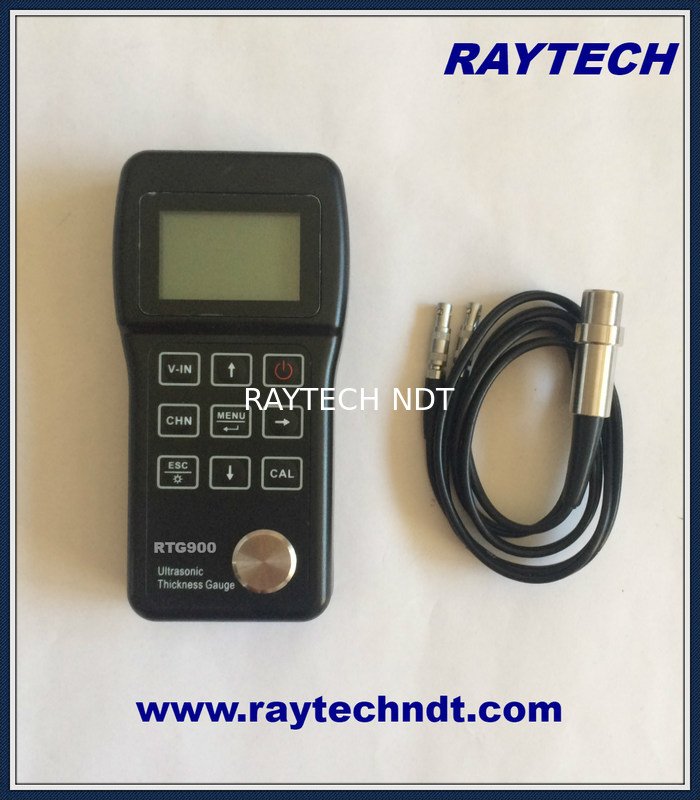

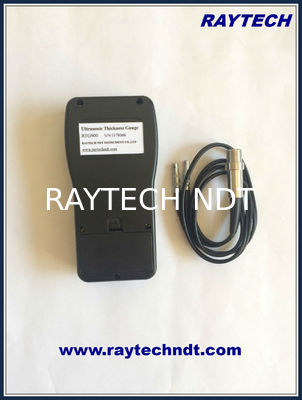

| Product Name: | Ultrasonic Thickness Gauge Meter, Ultrasonic pipe thickness gauge, ndt thickness gauge RTG900 | Measurement range: | 0.65~300mm |
|---|---|---|---|
| Display resolution: | 0.01mm,0.1mm | Material Velocity: | 508 ~ 9999m / s |
| Surface measurement limit: | Φ10mm × 2.0mm | Display: | 128 × 64 dot matrix LCD screen |
مقياس سمك بالموجات فوق الصوتية، مقياس سمك الأنابيب بالموجات فوق الصوتية، مقياس سمك غير مدمر RTG900
![]()
يستخدم لقياس سمك وتآكل أوعية الضغط، والمعدات الكيميائية، والغلايات، وخزانات تخزين النفط، وما إلى ذلك في صناعات البترول، وبناء السفن، ومحطات الطاقة، وتصنيع الآلات. المواد المقاسة: 11 نوعًا من المواد، بما في ذلك الفولاذ، والحديد الزهر، والألمنيوم، والنحاس الأحمر، والنحاس الأصفر، والزنك، وزجاج الكوارتز، والبولي إيثيلين، و PVC، والحديد الزهر الرمادي، والحديد الزهر المطاوع
قادر على إجراء قياسات على مجموعة واسعة من المواد، بما في ذلك المعادن، والبلاستيك، والسيراميك، والمواد المركبة، والإيبوكسيات، والزجاج، وغيرها من المواد الموصلة للموجات فوق الصوتية. تتوفر نماذج محولات طاقة لتطبيقات خاصة، بما في ذلك المواد ذات الحبيبات الخشنة والتطبيقات ذات درجات الحرارة العالية. وظيفة معايرة نقطتين. وضعان للعمل: وضع نقطة واحدة ووضع المسح. مؤشر حالة الاقتران يوضح حالة الاقتران.
قياس عالي الدقة
معايرة تلقائية للصفر للمسبار لتصحيح أخطاء النظام
التقاط قيمة الحد الأدنى للسمك.
مؤشر حالة الاقتران وانخفاض البطارية.
وظيفة السكون التلقائي وإيقاف التشغيل التلقائي للحفاظ على عمر البطارية.
تصميم شكل إنساني، مدمج ومحمول، يمكن استخدامه في بيئة قاسية.
المواصفات
1. نطاق القياس: 0.65 ~ 300 مم (مسبار فولاذي مقسم قابل للتطبيق)
2. دقة العرض: 0.01 مم، 0.1 مم
3. سرعة المادة: 508 ~ 9999 م / ث
4. الدقة: ± (1% H +0.1) مم
5. حد قياس السطح: Φ10 مم × 2.0 مم
6. نطاق عرض الاستقبال: 1 ميجاهرتز ~ 10 ميجاهرتز (-3 ديسيبل)
7. مصدر الطاقة: 3 فولت تيار مستمر (بطاريتان قلويتان AA)
8. وقت العمل: 280 ساعة (وضع تلقائي)
100 ساعة (مع إضاءة خلفية)
9. الشاشة: شاشة LCD مصفوفة نقطية 128 × 64
10. الأبعاد: 140 (طول) × 80 (عرض) × 40 (ارتفاع) مم
11. الوزن: 176 جرام (مع البطارية)
12. درجة حرارة العمل: -10 ~ 50 درجة مئوية (باستخدام مسبار درجة الحرارة، درجة حرارة العمل:<500 ℃)
13. الرطوبة: 20% ~ 90% رطوبة نسبية

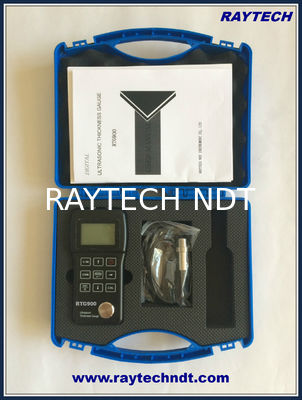

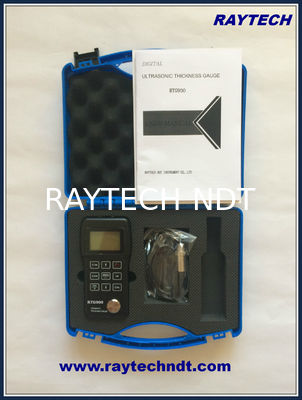

التكوين
| لا | البند | الكمية | ملاحظة | |
|
قياسي |
1 | الجسم الرئيسي | 1 | |
| 2 | محول طاقة | 1 | ||
| 3 | عامل اقتران | 1 | ||
| 4 | حقيبة الجهاز | 1 | ||
| 5 | دليل التشغيل | 1 | ||
| 6 | بطارية قلوية | 2 | حجم AA | |
| 7 | ||||
| 8 | ||||
| تكوين اختياري | 9 | محول طاقة: 2 ميجاهرتز، Φ12 مم | ||
| 10 | محول طاقة: 5 ميجاهرتز، Φ8 مم | |||
| 11 | محول طاقة: 5 ميجاهرتز، Φ12 مم | |||
| 12 | محول طاقة: 7 ميجاهرتز، Φ6 مم | |||
| 13 | ||||
| 14 |
الملحق أ: اختيار محول الطاقة
ملحقات اختيارية:
| مسبار | المواصفات | النطاق | درجة الحرارة |
| عادي | 5 ميجاهرتز، Φ10 مم | 1 ~ 200 مم | -10 ~ 50 درجة مئوية |
| ZS5P (درجة حرارة عالية) | 5 ميجاهرتز، Φ12 مم | 4 ~ 80 مم | -10 ~ 50 درجة مئوية |
| نوع القطر الصغير | 7 ميجاهرتز، Φ6 مم | 0.65 ~ 100 مم (للأنابيب بشكل أساسي) | -10 ~ 50 درجة مئوية |
| نوع الحديد الزهر | 2 ميجاهرتز Φ12 مم أو Φ22 مم | 3 ~ 50 مم | -10 ~ 50 درجة مئوية |
| مسبار واسع النطاق | 2 ميجاهرتز، Φ20 مم | 3 ~ 500 مم | -10 ~ 50 درجة مئوية |
| عامل اقتران | 50 جرام | مناسب لمسبار ZS5P | -10 ~ 500 درجة مئوية |
الملحق ب: سرعات الصوت
| المادة | السرعة (م/ث) | المادة | السرعة (م/ث) |
| ماء (20 درجة مئوية) | 1480 | فولاذ مقاوم للصدأ (304) | 5720 |
| جليسرول | 1920 | نحاس أصفر | 4640 |
| ماء زجاجي | 2350 | نحاس | 4700 |
| نايلون | 2620 | زجاج | 5440 |
| راتنج أسيتات | 2670 | نيكل | 5630 |
| راتنج حمض الأكريليك (ق) | 2730 | فولاذ 330 | 5600 |
| قصدير | 3230 | فولاذ 4330 | 5850 |
| ذهب | 3240 | فولاذ، حديد | 5900 |
| برونز الفوسفور | 3530 | تيتانيوم | 6070 |
| فضة | 3600 | مغنيسيوم | 6310 |
| زنك | 4170 | ألمنيوم | 6300 |
