معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000

الصين معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000 مزود
معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000 مزود معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000 مزود

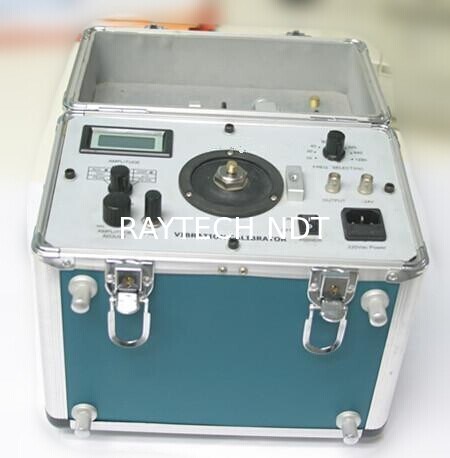

صورة كبيرة :  معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Raytech
إصدار الشهادات: ISO CE
Model Number: VMC-5000

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: كرتونة التصدير القياسية
شروط الدفع: ويسترن يونيون، / تي تي
القدرة على العرض: 500 وحدة / شهر
مفصلة وصف المنتج
Product Name: Vibration Calibrator, Calibrate Vibration Meter, Vibration Analyzer, Vibration Tester تكرار: 1020، 40، 80، 160، 320، 640, 1280 هرتز +0.01%
Unit: Acceleration: m/s2 (PEAK) Velocity: mm/s (RMS) Displacement: um (PK-PK) Operation Temperature: 0~50degree
Storage Temperature: -20 to 70 degree Humidity: 90% non –condensing
خطية مسبار القرب: 5 مم و 8 مم عرض: شاشة عرض مكونة من 3 أرقام ونصف للتسارع أو السرعة أو الإزاحة





معايير الاهتزاز، معايير الاهتزازاهتزاز



المحلل، اختبار الاهتزاز VMC-5000





معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000





التطبيق لمعايرة الاهتزاز:



1يمكن استخدامها لتعديل مقياس تسارع الاهتزاز والسرعة ومحول القرب



أجهزة قياس الاهتزازات: إشارات الصينية القياسية على تردد 10، 20، 40، 80، 160، 320،



640 و 1280 هرتز



2يمكن توليد من المعايرة نطاق التسارع، والسرعة و



النزوح



3يمكن تحديدها من خلال مقاييس الطاقة وتعرضها على شاشات رقمية.



الاهتزاز الرأسي يمكن أن تولد.



4.معايير الاهتزاز VMC-5000 يجمع بين مولد إشارة الصين ، مكبر الطاقة ،



المحول القياسي والمزلق في واحد ويتميز بحجم صغير ، ودقة عالية



وسهولة التشغيل. يمكن استخدامه في المختبر أو في الموقع.



المواصفات:



التكرار:1020، 40، 80، 160، 320، 640, 1280 هرتز+0.01%





الوحدة:



تسارع: متر/ثانية2(الذروة)



السرعة: mm/s (RMS)



النزوح: أم (PK-PK)





دقة النطاق:



التسارع (30m/s)2pk, 80Hz) 40Hz إلى 320Hz+0.3 ديسيبل+رقم واحد



من 10 هرتز إلى 1280 هرتز+0.5 ديسيبل+رقم واحد



السرعة (25 ملم / ثانية pk ،80 هرتز) 40 هرتز إلى 320 هرتز+0.5 ديسيبل+رقم واحد



تحريك (10μm pk-pk، 80Hz) 40Hz إلى 320Hz+0.5 ديسيبل+رقم واحد



خطية مسبار القرب



الجهاز: 5mm و 8mm المساحة: 0~4.0mm



العرض:31/2عرض رقمي للتسارع أو السرعة أو التنقل





الحد الأقصى لمدى الاهتزاز والحمل الأقصى:



لأن الاهتزاز المستخدمة في VMC-5000 معايير الاهتزاز صغيرة إلى حد ما، خلال



معايرة المحولات ذات الوزن المختلف تحت ترددات مختلفة



المقاييس مختلفة أيضا.



الحد الأقصى للتسارع. الحد الأقصى للسرعة والحد الأقصى للنزوح الناتج من



معايير تحت تردد معين ووزن معين من المحول



معايرة





يمكن رؤية الأرقام المحددة في الجدول التالي.



(و)



التردد

<100 غرام <250 غرام <650 غرام
a(m/S2) v ((mm/S) d ((μm) a(m/S2) v ((mm/S) d ((μm) a(m/S2) v ((mm/S) d ((μm)
10 هرتز 2.5 28 1300 3.5 40 1800 4 45 2000
20 هرتز 15 85 1900 10 60 1300 5 28 640
40 هرتز 60 170 2000 35 100 1100 12 35 380
80 هرتز 100 141 800 40 60 320 14 20 110
160 هرتز 75 53 150 35 25 70 12 8.5 24
320 هرتز 50 18 25 30 10 15 10 3.5 5
640 هرتز 30 5 3 20 3.5 2 6 1 *
1280 هرتز 23 2 * 10 0.9 * 5 0.4 *







ملاحظة: مع تردد أعلى قيمة تحريك الاهتزاز صغير جدا لذلك هناك



لن يكون هناك إشارة اهتزاز خارجية من جهاز المعايرة.



الحجم:280 × 180 × 250 ((ملم)



وزن:20 باوند و 9 كيلو



درجة الحرارة: التشغيل:0oC إلى 50oج



التخزين:-20oC إلى 70oج



الرطوبة:90% غير مكثفة

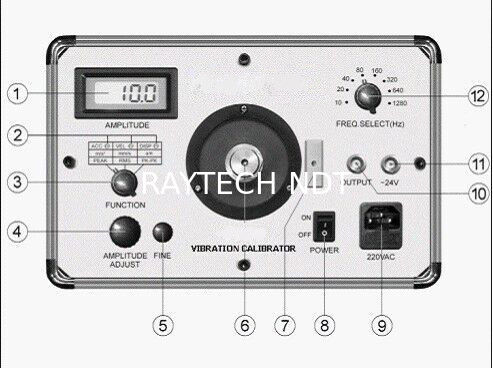

لوحة التحكم في VMC-5000 Vibration Calibrator هي كما يلي:



معايير الاهتزازات، معايير الاهتزازات، محلل الاهتزازات، اختبار الاهتزازات VMC-5000



1 إظهار نطاق إخراج الاهتزازات يظهر نطاق إشارة الاهتزاز المختلفة



من جهاز المعايرة



2 مقياس طاقة المعايرة



3 وظيفة تحديد مفتاح تحويل مخرج من جهاز المعايرة إلى التسارع أو السرعة أو



النزوح



4 مقياس طاقة لضبط نطاق الإخراج



ضبط مقياس الطاقة لتغيير نطاق الاهتزاز الخروج



5 ضبط نطاق الاهتزاز الخروج ببطء



6 جدول تثبيت المحول الذي سيتم معايرته



7 فتحة الخيوط لتثبيت موقف مسبار القرب





أثناء معايرة مسبار القرب ، يتم تثبيت موقف المحول على لوحة التحكم



من خلال هذه الحبل



8 مفتاح الطاقة 220 VAC



9 منفذ لدخول الطاقة المتغيرة 220 فولت



تستخدم لتوصيل الطاقة المتغيرة 220 فولت



10مصدر للطاقة



لمتابعة شكل الموجة للإشارة الخارجة من مكبر الطاقة للمعايرة.



11 مصدر الخروج بجهد 24 فولت



توفير الطاقة بـ 24 فولت للجهاز القريب أثناء معايرة مسبار القرب.



12 مفتاح تحديد التردد
