تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | ASTM SE 1025 Plate Penetrameters, X ray flaw detector accessories, American Inspection Standards | Standard: | ASTM SE 1025 Plate Penetrameters |
|---|---|---|---|
| Material: | Steel etc | ASME LD.: | 5~200 |
| Pene Thickness: | 0.0050~0.20 | Material Ins: | 0.250~20 |
مقياس اختراق الألواح ASTM SE 1025، كاشف عيوب الأشعة السينية
ملحقات، معايير الفحص الأمريكية
![]()

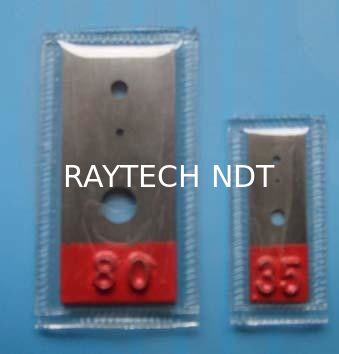

مقياس اختراق الألواح ASTM SE 1025تستخدم عادةً للامتثال لـ الفحص الأمريكي
المعايير. وهي ألواح مستطيلة، بسماكة 2% من سمك العينة ومن مادة
مشابهة إشعاعيًا لـ العينة. كل لوح به ثلاث فتحات محفورة متساوية في القطر لـ
1X، 2X، و 4X سمك مقياس اختراق اللوح. الحد الأدنى لسماكة مقياس اختراق من نوع اللوح
هو 0.010 بوصة. بالنسبة لمقاييس الاختراق التي تزيد عن 0.180 بوصة، يتم توفيرها في شكل قرص،
القطر الخارجي هو 4X، مع فتحتين 1X و 2X سمك مقياس الاختراق.
يقدم الرسم البياني أدناه تعريف مقياس اختراق اللوح وسماكته ودليلًا حول أي
مقياس اختراق يجب استخدامه لكل سمك مادة.
| مقياس اختراق. | المادة | السماكة |
| السماكة | بوصة | مم |
| 0.0050 | <0.250 | 6.35 |
| 0.0075 | 0.375 | 9.52 |
| 0.0100 | 0.500 | 12.70 |
| 0.0125 | 0.625 | 15.88 |
| 0.0150 | 0.750 | 19.05 |
| 0.0175 | 0.875 | 22.22 |
| 0.0200 | 1.000 | 25.40 |
| 0.0250 | 1.250 | 31.75 |
| 0.0300 | 1.500 | 38.10 |
| 0.0350 | 1.75 إلى 2 | 44 إلى 50 |
| 0.0400 | 2 إلى 2.5 | 50 إلى 63 |
| 0.0500 | 2.5 إلى 4 | 63 إلى 101 |
| 0.0600 | 4 إلى 6 | 101 إلى 152 |
| 0.0800 | 6 إلى 8 | 152 إلى 203 |
| 0.1000 | 8 إلى 10 | 203 إلى 254 |
| 0.1200 | 10 إلى 12 | 254 إلى 304 |
| 0.1600 | 12 إلى 16 | 304 إلى 406 |
| 0.2000 | 16 إلى 20 | 406 إلى 508 |
علامة: مقاييس اختراق الأسلاك
