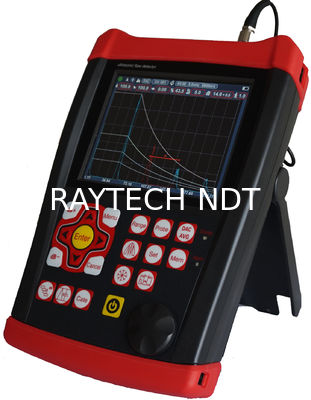

تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | Wireless Connection Ultrasonic Flaw Detector metal flaw detector | Measuring Range(mm): | 0 ~ 15000 |
|---|---|---|---|
| السرعة المادية: | 100 20000 م / ث | Bandwidth: | 0.2 to 35 MHz |
| ذاكرة كبيرة: | 1000 أ رسم بياني | الوزن (كجم): | 1.2 |
| Sensitivity: | 120 dB max | توصيلات المحول: | BNC أو LEMO |
الميزات لمحة عامة عن الاتصال اللاسلكي كاشف العيوب بالموجات فوق الصوتية كاشف العيوب المعدنية
الوصفمنالاتصال اللاسلكي جهاز الكشف عن العيوب بالموجات فوق الصوتية جهاز الكشف عن العيوب المعدنية

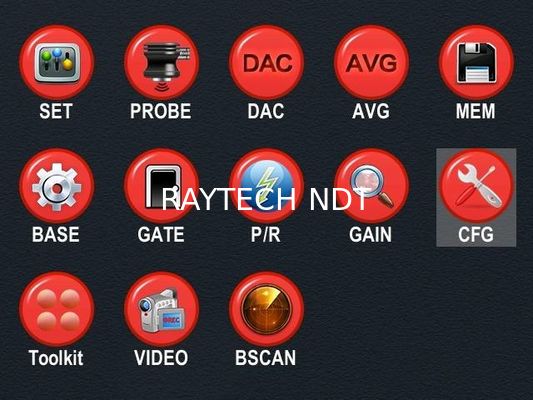

★ محادثة سهلة الاستخدام التفاعلية تساعد العمليات مثل المعايرة، وجعل المنحنيات، الخ
★ جميع الأدوات التي تحتاجها: DAC، AVG، TCG، Bscan اللون، AWS، معدل Spheroidization، الخ
★ تردد تكرار النبض: 20-3000 هرتز تعديل دقيق، فحص عالية السرعة، لا تفوت.
★ نسبة إشارة عالية إلى الضوضاء، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالية لظروف العمل الصعبة.
★ 12 رقم AD، العينات عالية السرعة يؤدي إلى أفضل الرسم البياني الصدى مع كل التفاصيل. حساسة ويمكن الكشف عن حتى عيوب صغيرة.
يمكنه استخدام تردد المسبار 30M بشكل مثالي
★ تسجيل الفيديو عالية السرعة في الوقت الحقيقي للكشف عن العيوب. تخزين بيانات USB غير محدود.
★ اتصال الأسنان الزرقاء بالجهاز المحمول لتوليد وطباعة تقارير الكشف في الموقع.
★ معايير IP65. سبيكة + جيل السيليكا حالة، ضد الماء والغبار، صلبة ودائمة. دعم التخفيف يجعلها تقف في أي زاوية.
★ البطارية تستمر لمدة 15 ساعة لشحنها مرة واحدة. كل بطارية لديها جهاز تحكم شحن خاص بها لذلك مع بطاريتين يمكن أن تعمل على مدار الساعة.
★ 500 إعداد الاستقلال، يمكن إدخال أي معيار بحرية، يمكننا العمل في المشهد دون كتلة الاختبار
★ ذاكرة كبيرة من 1000 A الرسم البياني
★ أنماط الاختبار: صدى النبض، عنصر مزدوج والإرسال عبر
★ أنواع المسبار: مستقيم واحد، زاوية واحدة، مستقيم مزدوج، زاوية مزدوجة، من خلال، الزحف، السطح
★ مراقب البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
★ بطارية ليثيوم أيون قابلة لإعادة الشحن الداخلية بقوة 7.2 فولت عند 8000 ميلي أمبير
★ 15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة
★ 4 ساعات وقت شحن نموذجي
★ طاقة النبض: 70V، 100V، 200V، 300V، 400V، 500V قابلة للاختيار
★ تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
★ مراقب البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل
المواصفاتمن الاتصال اللاسلكي جهاز الكشف عن العيوب بالموجات فوق الصوتية جهاز الكشف عن العيوب المعدنية
| العنوان | المعلم | العنوان | المعلم |
| نطاق القياس ((ملم) | 15000 | رفض (إلغاء) | 0 إلى 80% من ارتفاع الشاشة الكاملة |
| سرعة المادة | 100~20000 متر/ثانية | الوحدات | بوصة أو مليمتر |
| تردد تكرار النبض | 20-3000 هرتز | متطلبات الطاقة | التيار المتردد 100-240 فاكس، 50-60 هرتز |
| النطاق الديناميكي | ≥38dB | عرض التأخير | -20 إلى 3400 μs |
| خطية | الأفقي +/- 0.2% | تأخير المسبار/تراجع صفر | 0 إلى 99.99μs |
| عمودي | 2.5٪ | درجة حرارة العمل | -10°C إلى 50°C |
| عرض النطاق الترددي | 0.2 إلى 35 ميغاهرتز | درجة حرارة التخزين | -30°C إلى 50°C |
| الحساسية | 120 ديسيبل كحد أقصى | اتصالات المحول | BNC أو LEMO |
| دقة المضخم | +/-1 ديسيبل | H × W × D ((ملم) | 260 × 175 × 60 (ملم) |
| قوة الحل | > 40 ديسيبل (5P14) | الوزن ((كجم) | 1.2 كجم |
| الحساسية المتبقية | > 62 ديسيبل |
الوظائفمنالاتصال اللاسلكي جهاز الكشف عن العيوب بالموجات فوق الصوتية جهاز الكشف عن العيوب المعدنية
العرض الآلي لموقع العيب الدقيق ((عمق d، المستوى p، المسافة s، عرض،sz dB،ف).
تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG أو DAC / TCG ، وتسريع الإبلاغ عن قبول العيوب أو رفضها.
معايرة تلقائية للمحول نقطة الصفر والزوايا والحافة الأمامية والسرعة المادية (V2 و ثنائي الثقب)
من السهل صنع واستخدام DAC / TCG و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه.
من خلال ربط الـ (يو-ديسك) ، يمكن للوحدة الحصول على ذاكرة غير محدودة.
صنع الفيديو الآلي لعملية الاختبار واللعب؛ استخدام فوق، وطول الفيديو غير محدود.
فحص اللون
هناك 17 معيار في الوحدة.

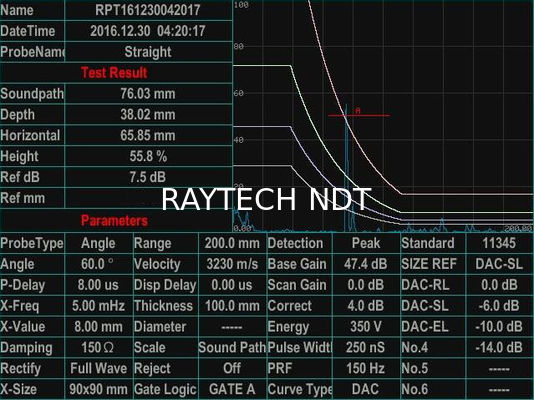

اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.1.
ميزة تصحيح السطح المنحني
وظيفة قياس ارتفاع الشق
بوابة التكبير: انتشار نطاق البوابة على عرض الشاشة بأكملها.
وظيفة مكاسب تلقائية

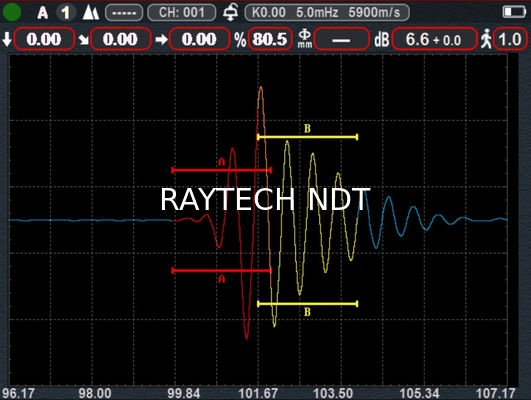

غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 70 Hz وغلاف A-scan
العرض
احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم مع المسح الحي للفهم السهل لنتائج الاختبار.
مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت.
إختبار معدل تكوين الكرات
إنذار: بيب و LED.
ساعة الوقت الحقيقي
ملء الصدى.
إلتقطوا الهدف
لون الصدى داخل البوابة
التكوين القياسيمنالاتصال اللاسلكي جهاز الكشف عن العيوب بالموجات فوق الصوتية جهاز الكشف عن العيوب المعدنية
|
|
الاسم | كمية السنوات |
| 1 | الوحدة الرئيسية | 1 |
| 2 | محول الطاقة | 1 |
| 3 | كابل الاتصال بالمسبار | 2 |
| 4 | علبة الأجهزة | 1 |
| 5 | إرشادات استخدام | 1 |
| 6 |
مسبار مستقيم |
1 |
| 7 | مسبار الزاوية 8x9 60°4MHz | 1 |
| 8 | شهادة الموافقة | 1 |
| 9 | الحزام | 1 |
| 10 | برنامج التطبيقات | 1 |

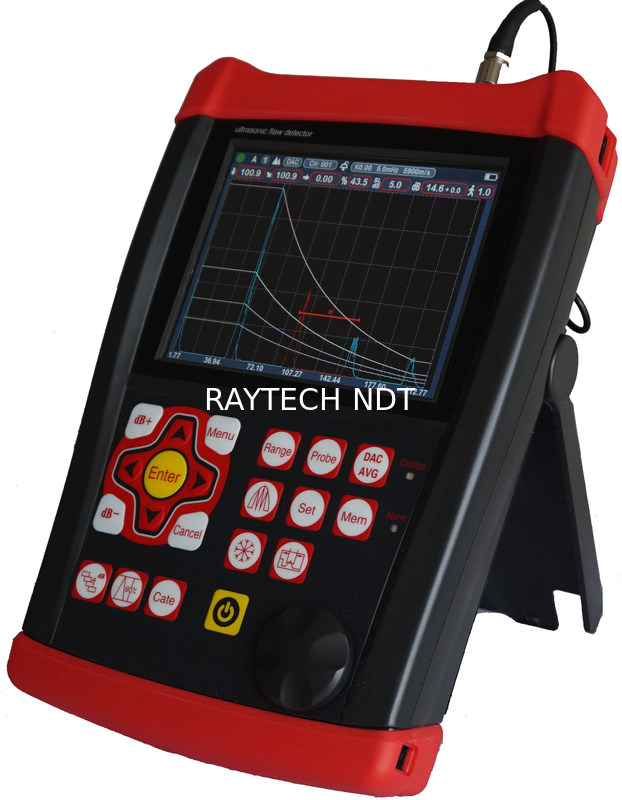

الصورة المميزةالاتصال اللاسلكي جهاز الكشف عن العيوب بالموجات فوق الصوتية جهاز الكشف عن العيوب المعدنية
![]()
![]()
