تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | Ultrasonic testing equipment Digital ultrasonic flaw detector Ultrasound flaw detector RFD820 | Measuring Range(mm): | 0 ~ 15000 |
|---|---|---|---|
| Pulse Repetition Frequency: | 20-3000Hz | الوحدات: | بوصة أو مليمتر |
| Sensitivity: | 120 dB max | النطاق الديناميكي: | ≥38 ديسيبل |

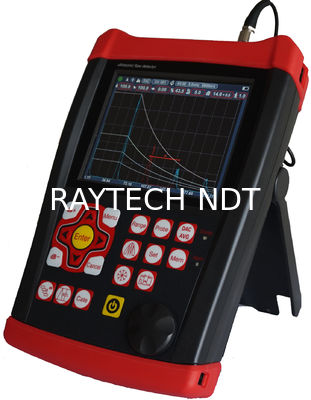

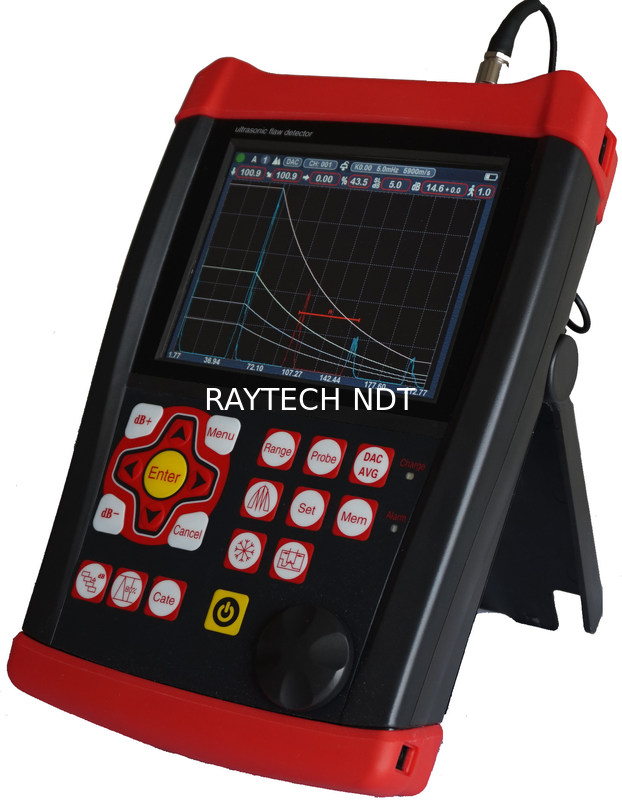

معدات الاختبار بالموجات فوق الصوتية جهاز كشف الخلل بالموجات فوق الصوتية الرقمي جهاز كشف الخلل بالموجات فوق الصوتية RFD820
![]()

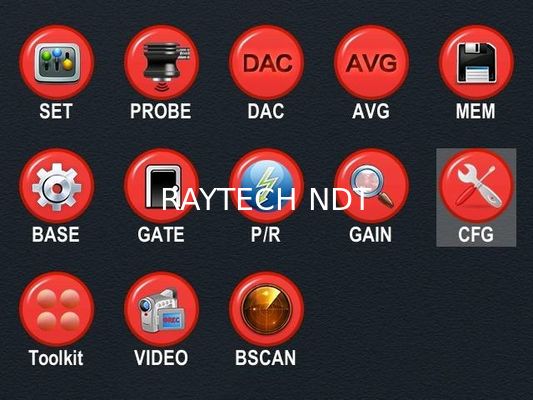

تساعد العمليات التفاعلية للحوار سهلة الاستخدام مثل المعايرة، وإنشاء المنحنيات، وما إلى ذلك.
★ جميع الأدوات التي تحتاجها: DAC، AVG، TCG، Bscan ملون، AWS، معدل الكروية، إلخ.
★ تردد تكرار النبض: تعديل دقيق 20-3000 هرتز، مسح عالي السرعة، لا تفويت.
★ نسبة إشارة إلى ضوضاء عالية، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالي لظروف العمل الصعبة.
★ 12 بت AD، أخذ عينات عالي السرعة يؤدي إلى مخطط صدى أفضل مع جميع التفاصيل. حساس ويمكنه اكتشاف حتى العيوب الصغيرة.
★ يمكن استخدام تردد مسبار 30 ميجاهرتز بشكل مثالي.
★ تسجيل فيديو عالي السرعة للكشف عن الخلل في الوقت الفعلي. تخزين بيانات USB غير محدود.
★ اتصال بلوتوث بجهاز محمول لإنشاء وطباعة تقارير الكشف في الموقع.
★ معيار IP65. هيكل من سبائك + جل السيليكا، مقاوم للماء والغبار، صلب ويدوم إلى الأبد. دعم التخميد يجعله يقف بأي زاوية.
★ تدوم البطارية 15 ساعة بشحنة واحدة. كل بطارية لديها تحكم شحن خاص بها، لذا مع بطاريتين يمكنها العمل على مدار الساعة.
المواصفات
النطاق: 0-15000 مم، عند سرعة الفولاذ
سرعة المادة: 100-20000 م/ث
تردد تكرار النبض: 20-3000 هرتز
النطاق الديناميكي: ≥38 ديسيبل
الخطية: أفقي: +/-0.2%، رأسي: 2.5%، دقة المضخم +/-1 ديسيبل.
قوة التمييز: >40 ديسيبل (5P14)
حساسية التجاوز: >62 ديسيبل
الرفض (القمع): 0 إلى 80% من ارتفاع الشاشة بالكامل
500 إعداد مستقل، يمكن إدخال أي معيار بحرية، يمكننا العمل في الموقع بدون كتلة اختبار؛
ذاكرة كبيرة لـ 1000 رسم A
أوضاع الاختبار: صدى النبض، عنصر مزدوج، ونقل عبر
أنواع المجسات: مستقيم مفرد، زاوية مفردة، مستقيم مزدوج، زاوية مزدوجة، عبر، زاحف، سطح
مراقبات البوابة: بوابتان مستقلتان يمكن التحكم فيهما عبر نطاق المسح بالكامل
الوحدات: بوصة أو مليمتر
متطلبات الطاقة: تيار متردد 100-240 فولت، 50-60 هرتز
تأخير العرض: -20 إلى 3400 ميكرو ثانية
تأخير المسبار/إزاحة الصفر: 0 إلى 99.99 ميكرو ثانية
حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن داخلية مصنفة 7.2 فولت عند 8000 مللي أمبير في الساعة
15 ساعة وقت تشغيل اسمي حسب سطوع الشاشة
4 ساعات وقت إعادة شحن نموذجي
الارتفاع × العرض × العمق (مم): 260 × 175 × 60 (مم)
الوزن: 1.2 كجم
درجة حرارة التشغيل: -10 درجة مئوية إلى 50 درجة مئوية
درجة حرارة التخزين: -30 درجة مئوية إلى 50 درجة مئوية
طاقة النبض: 70 فولت، 100 فولت، 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار
التصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF
عرض النطاق الترددي (نطاق تمرير المضخم): 0.2 إلى 35 ميجاهرتز
مراقبات البوابة: بوابتان مستقلتان يمكن التحكم فيهما عبر نطاق المسح بالكامل
الحساسية: 120 ديسيبل كحد أقصى بدقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل.
وصلات المحول: BNC أو LEMO
وظائفتحديد موقع الخلل الدقيق المعروض تلقائيًا (العمق d، المستوى p، المسافة s، السعة، sz dB، φ).
تحديد حجم الخلل: تحديد حجم الخلل تلقائيًا باستخدام AVG أو DAC/TCG، مما يسرع تقارير قبول أو رفض العيوب.
معايرة تلقائية لنقطة الصفر للمحول، والزوايا، والحافة الأمامية، وسرعة المادة. (V2 وثقبين)
مريح لإنشاء واستخدام DAC/TCG و AVG لتقييم الصدى، يمكن تعديل المنحنى وتعويضه.
توصيل قرص U، يمكن للوحدة الحصول على ذاكرة غير محدودة.
إنشاء فيديو تلقائي لعملية الاختبار وتشغيله؛ استخدام قرص U، طول الفيديو غير محدود.
Bscan ملون.
هناك 17 معيارًا في الوحدة.

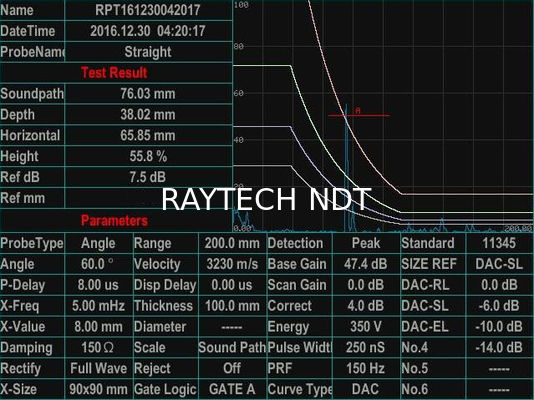

اتصال بلوتوث بجهاز محمول لإنشاء وطباعة تقارير الكشف في الموقع. AWS D1.1.
ميزة تصحيح السطح المنحني.
وظيفة قياس ارتفاع الشق.
تكبير البوابة: توسيع نطاق البوابة على عرض الشاشة بالكامل.
وظيفة الكسب التلقائي.

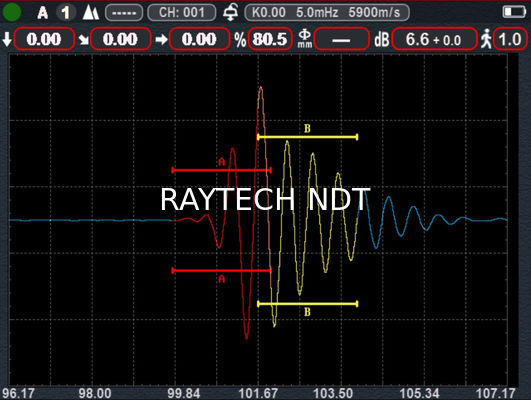

الغلاف: عرض متزامن لـ A-scan مباشر بمعدل تحديث 70 هرتز وغلاف A-scan
العرض.
تثبيت الذروة: قارن أشكال الموجات الذروة المجمدة بأشكال A-Scans الحية لتفسير نتائج الاختبار بسهولة.
تجميد المسح: يحتفظ عرض التجميد ببيانات شكل الموجة ومسار الصوت.
اختبار معدل الكروية.
إنذار: تنبيه صوتي و LED.
ساعة الوقت الحقيقي.
ملء الصدى.
علامة الالتقاط.
لون الصدى داخل البوابة.
التكوين القياسي
الاسم
|
|
الكمية | 1 |
| علامة: | 1 | علامة: |
| 4 | 1 | علامة: |
| كابل توصيل المسبار | 2 | 4 |
| حقيبة الجهاز | 1 | علامة: |
| دليل التعليمات | 1 | علامة: |
| مسبار مستقيم |
20 مم 2.5 ميجاهرتز |
علامة: |
| مسبار زاوية 8x9 60 درجة 4 ميجاهرتز | 1 | علامة: |
| شهادة الموافقة | 1 | علامة: |
| حزام | 1 | علامة: |
| برنامج التطبيق | 1 | علامة: |
![]()
