كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1

الصين كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 مزود
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 مزود كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 مزود كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 مزود كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 مزود كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 مزود

صورة كبيرة :  كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: RAYTECH
إصدار الشهادات: ISO CE
Model Number: DAC, V1, V2 etc

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
الأسعار: contact us
تفاصيل التغليف: حزمة التصدير القياسية
شروط الدفع: ويسترن يونيون، / تي تي، خطاب الاعتماد
القدرة على العرض: 500 وحدة في الشهر
مفصلة وصف المنتج
Product Name: UT Blocks, Clibration Block for Ultrasonic flaw detector, DAC, V1, V2, IIW type1 blocks مادة: الكربون الصلب والفولاذ المقاوم للصدأ وسبائك
Type: standard type or produce according to customer Use for: UT flaw detector, UT thicknes gauge, Eddy current meter calibration and test

كتل UT، كتلة المعايرة لكاشف الخلل بالموجات فوق الصوتية، DAC، V1، V2، كتل من نوع IIW1



UT Blocks, Clibration Block for Ultrasonic flaw detector, DAC, V1, V2, IIW type1 blocks







رمز الطلب الشكل
(ليس بمقياس)
النوع الوصف
/التطبيق
المعيار المصنوع عليه حجم المادة
V1 كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A2
(BS)



معيار معايرة I.I.W. معايرة مجسات الموجة القصية والموجة الضاغطة. فحص زاوية الشعاع، نقطة الظهور والدقة. معايرة قاعدة الوقت وإعدادات الكسب.



B.S. 2704
DIN 54120
IIW (المعهد الدولي للحام)

صلب

25x100x300 مم

V1/50 كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A2
(BS)



بشكل عام مثل V1. الكتلة الأكثر سمكًا تقلل من صدى الجدار الجانبي.



BS 2704

صلب

50x100x300 مم

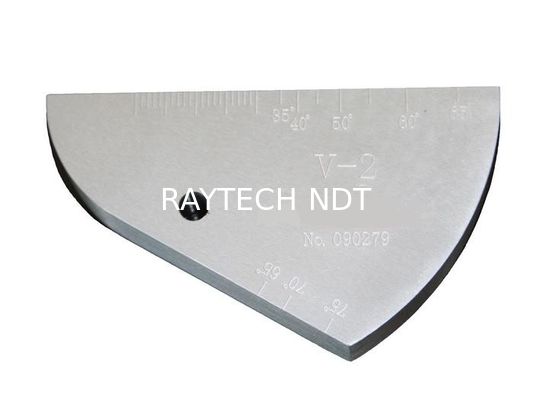

V2
(حدد قطر الفتحة)
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A4
(BS)



كتلة معايرة صغيرة لفحص الموقع لمجسات الموجة القصية، قاعدة الوقت والكسب. هدف فتحة بقطر 1.5 مم أو 5 مم



BS 2704
IOW (معهد اللحام)

صلب

12.5x43x75 مم

V2/20
(حدد قطر الفتحة)
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A4
(BS)



بشكل عام مثل V2. الكتلة الأكثر سمكًا تلغي صدى الجدار الجانبي. هدف فتحة بقطر 1.5 مم أو 5 مم.



BS 2704

صلب

20x43x75 مم

BCB كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A5
(BS)



كتلة معايرة الشعاع. فحص مقطع الشعاع ودقته لمجسات الموجة القصية. فحوصات الحساسية لمجسات الموجة القصية والضاغطة. 9 فتحات بقطر 1.5 مم.



BS 2704

صلب

50x75x305 مم

A6 كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A6
(BS)



تقييم التردد السائد، النبضة، الطول، المنطقة الميتة وقوة الدقة لمجسات الموجة القصية والضاغطة حسب BS4331 الجزء 3، 1974.



BS 2704

صلب

25x50x150 مم

RTB كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 A7
(BS)



فحص دقة مجس الموجة القصية حسب BS4331 الجزء 3، 1974. خطوات من 2، 3، 4 و 5 مم.



BS 2704

صلب

نصف قطر 74 مم
سمك 75 مم

LSW كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



كتلة خطوة سلم للمعايرة الزمنية مع مجسات قياس السمك الضاغطة. 8 خطوات من 1 مم إلى 8 مم.



تحمل +0.000 مم-
-0.040 مم

صلب

8x15x120 مم

LSW/M كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



بشكل عام مثل LSW مع إدخالات فولاذية بقطر 15 مم مثبتة في البلاستيك. 8 خطوات من 1 مم إلى 8 مم.



تحمل +0.000 مم-
-0.040 مم

إدخالات فولاذية
جسم بلاستيكي

10x20x140 مم

CSW كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



كتلة خطوة منحنية لمعايرة قاعدة الوقت لمجسات قياس السمك. 5 خطوات - 2، 4، 6، 8 و 10 مم.



تحمل +0.000 مم-
-0.040 مم

صلب

طول 100 مم
قطر داخلي 30 مم
ربع

MU كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



كتلة عالمية مترية للفحص العام مثل كتلة V1.



تحمل 0.1 مم

صلب

20x50x150 مم

TBR 2 125 (3) كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



كتلة اختبار بنصف قطر لمعايرة مجسات الغلايات. 3 فتحات بقطر 1.5 مم.



تحمل 0.004 بوصة

صلب

20x25x165 مم

TBR 2 125 (5) كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



مثل TBR 2 125(3) - مزودة بـ 5 فتحات بقطر 1.5 مم



تحمل 0.004 بوصة

صلب

20x25x165 مم

A5 Blank Type B كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 ESI



تحديد منحنى الإشارة وخصائص الشعاع لمجسات البلورة المفردة (مدى أطول). فتحة بقطر 1.6 مم.



ESI 98-7

صلب

50x75x305 مم

A5 Blank Type C كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 ESI



تحديد منحنى الإشارة وخصائص الشعاع لمجسات البلورة المفردة (مدى أطول). فتحة بقطر 1.6 مم.



ESI 98-7

صلب

50x75x305 مم

ESI-BCB
N-A5
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 ESI



فحص مجسات البلورة المزدوجة للحساسية. تحتوي على أربع فتحات إضافية بقطر 1.5 مم إلى كتلة A5.



ESI 98-2

صلب

50x75x305 مم

50 RAD كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 ESI



فحص شكل النبضة لمجسات الموجة القصية.



ESI 98-2 و
ESI 98-8

صلب

50x75x150 مم

ASME
(حدد السمك)
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 ASME



ضبط مستويات الحساسية لاختبار اللحام. تعتمد أحجام ومواقع العيوب على سمك اللحام.



ASME Article 5 Fig T-546.1

صلب

الحجم يعتمد على سمك اللحام

ASME/M
(حدد السمك)
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص
(ASME)



المكافئ المتري لكتلة ASME.



تحمل 0.1 مم

صلب

الحجم يعتمد على سمك اللحام

DAC
(حدد السمك)
كتل UT، كتلة المعايرة للكشف عن الخلل بالموجات فوق الصوتية، كتل DAC، V1، V2، IIW type1 خاص



ضبط خصائص DAC لمجسات الموجة القصية والضاغطة. العيوب عادةً فتحات بقطر 1.5 مم عند 20%، 40%، 60% و 80% من السمك.



تحمل 0.0004 بوصة

صلب

الحجم يعتمد على سمك المنتجs





UT Blocks, Clibration Block for Ultrasonic flaw detector, DAC, V1, V2, IIW type1 blocks



TAG:   كتلة معايرة بالموجات فوق الصوتية     كتلة معايرة UT     كتلة V1
