تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product Name: | PDF report output Digital ultrasonic flaw detector ultrasonic testing equipment RFD670 | نطاق القياس (مم): | 0 10000 |
|---|---|---|---|
| Material Velocity(m/s): | 1000~10000 | نوع المنفذ: | BNC أو LEMO |
| Gain(dB): | 0~110 | تردد تكرار النبض: | 10-2000 هرتز |
| تأخير العرض: | -20 إلى 3400 ميكروثانية | ذاكرة كبيرة: | 1000 أ رسم بياني |

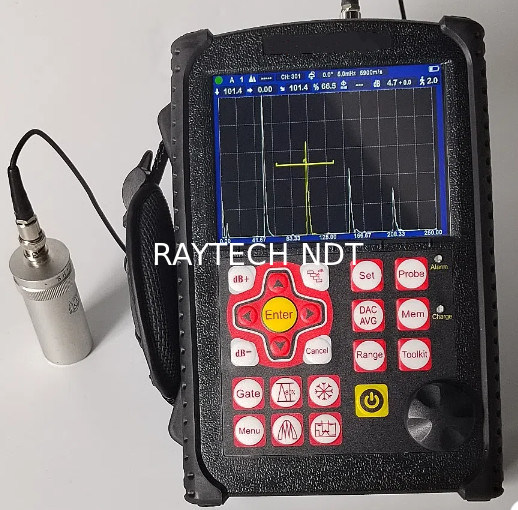

تقرير PDF مخرج كاشف عيوب بالموجات فوق الصوتية الرقمي معدات اختبار الموجات فوق الصوتية RFD670
مراجعة ميزات تقرير PDF مخرج كاشف عيوب بالموجات فوق الصوتية الرقمي معدات اختبار الموجات فوق الصوتية RFD670
★ تساعد التفاعلات الحوارية سهلة الاستخدام في عمليات مثل المعايرة، وإنشاء المنحنيات، وما إلى ذلك.
★ جميع الأدوات التي تحتاجها: DAC، AVG، AWS، مخطط اللحام، إلخ.
★ تردد تكرار النبض: تعديل دقيق 10-2000 هرتز، مسح عالي السرعة، لا تفويت.
★ نسبة إشارة إلى ضوضاء عالية، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالي لظروف العمل الصعبة.
★ 10 بت AD، أخذ عينات عالي السرعة يؤدي إلى مخطط صدى أفضل مع جميع التفاصيل. حساس ويمكنه اكتشاف حتى العيوب الصغيرة.
★ شاشة عرض واضحة تمامًا بألوان حقيقية. واجهة مستخدم مفيدة تجعل التشغيل أسهل بكثير.
★ تخزين بيانات USB غير محدود. إخراج تقارير PDF.
مواصفات تقرير PDF مخرج كاشف عيوب بالموجات فوق الصوتية الرقمي معدات اختبار الموجات فوق الصوتية RFD670
| العنوان | المعلمة | العنوان | المعلمة |
| نطاق القياس (مم) | 0 ~ 10000 | أوضاع الاختبار | صدى النبض، عنصر مزدوج، ونقل عبر |
| سرعة المادة (م/ث) | 1000~10000 | متطلبات الطاقة | تيار متردد 100-240 فولت، 50-60 هرتز |
| تردد تكرار النبض | 10-2000 هرتز | تأخير العرض | -20 إلى 3400 ميكرو ثانية |
| النطاق الديناميكي | ≥38 ديسيبل | تأخير المسبار | 0 إلى 99.99 ميكرو ثانية |
| قوة التمييز | >40 ديسيبل (5P14) | الحساسية | 110 ديسيبل كحد أقصى بدقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل. |
| بقايا الحساسية | >65 ديسيبل | وصلات المحول | BNC أو LEMO |
| رفض (قمع) | 0 إلى 80% من ارتفاع الشاشة الكامل | الارتفاع × العرض × العمق (مم) | 240×170×38 (مم) |
| ذاكرة كبيرة | 1000 رسم بياني | الوزن | 1.0 كجم |
| الوحدات | بوصة أو مليمتر | درجة حرارة التشغيل | -10 درجة مئوية إلى 50 درجة مئوية |
الوظائف من تقرير PDF مخرج كاشف عيوب بالموجات فوق الصوتية الرقمي معدات اختبار الموجات فوق الصوتية RFD670
عرض تلقائي لموقع العيب الدقيق (العمق d، المستوى p، المسافة s، السعة، sz dB، ф).
قياس حجم العيب: قياس تلقائي لحجم العيب باستخدام AVG/AVG أو DAC، يسرع تقارير قبول أو رفض العيوب.
معايرة تلقائية لنقطة الصفر للمحول، والزوايا، والحافة الأمامية، وسرعة المادة.

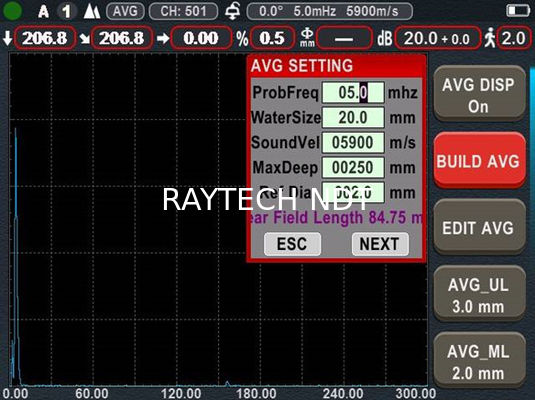

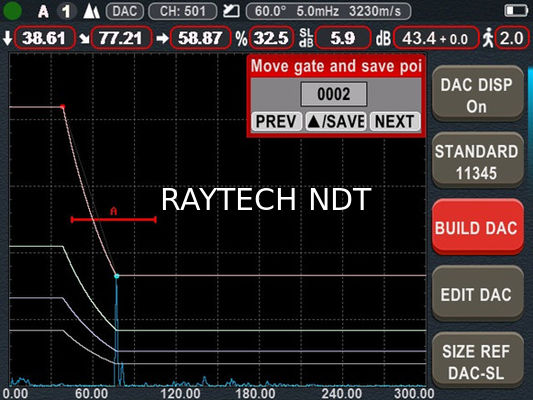

مريح لإنشاء واستخدام DAC و AVG لتقييم الصدى، يمكن تعديل المنحنى وتعويضه.

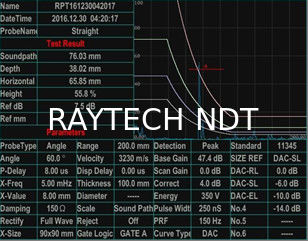

بتوصيل قرص USB، يمكن للوحدة الحصول على ذاكرة غير محدودة، وإخراج تقارير PDF، وتحديث النظام.
إنشاء فيديو تلقائي لعملية الاختبار وتشغيله؛ باستخدام قرص USB، طول الفيديو غير محدود.
عرض Bscan بالألوان.
مخطط اللحام.
هناك 15 معيارًا في الوحدة.
اتصال بلوتوث بالجهاز المحمول لإنشاء وطباعة تقارير الكشف في الموقع. AWS D1.1.
ميزة تصحيح السطح المنحني.
وظيفة قياس ارتفاع الشق.
تكبير البوابة: انتشار نطاق البوابة على عرض الشاشة بالكامل.
وظيفة الكسب التلقائي.
الغلاف: عرض متزامن لـ A-scan مباشر بمعدل تحديث 60 هرتز وغلاف A-scan
العرض.
تثبيت الذروة: قارن بين أشكال الموجات الذروة المجمدة و A-Scans الحية لتفسير نتائج الاختبار بسهولة.
تجميد المسح: يحتفظ عرض التجميد ببيانات شكل الموجة ومسار الصوت.
إنذار: تنبيه صوتي و LED.
ساعة الوقت الحقيقي.
ملء الصدى.
علامة الالتقاط.
لون الصدى داخل البوابة.
500 إعداد مستقل، يمكن إدخال أي معيار بحرية، يمكننا العمل في الموقع بدون كتلة اختبار؛
أنواع المجسات: مستقيمة فردية، زاوية فردية، مستقيمة مزدوجة، زاوية مزدوجة، عبر، زاحفة، سطحية
طاقة النبض: 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار
مراقبات البوابة: بوابتان مستقلتان يمكن التحكم فيهما عبر نطاق المسح الكامل
حزمة بطارية ليثيوم أيون قابلة لإعادة الشحن داخلية مصنفة 7.2 فولت عند 5600 مللي أمبير في الساعة
10 ساعات وقت تشغيل اسمي حسب سطوع الشاشة
4 ساعات وقت شحن نموذجي
درجة حرارة التخزين: -30 درجة مئوية إلى 50 درجة مئوية
التصحيح: نصف موجة موجب، نصف موجة سالب، موجة كاملة، نظام RF
التكوين القياسي لـ تقرير PDF مخرج كاشف عيوب بالموجات فوق الصوتية الرقمي معدات اختبار الموجات فوق الصوتية RFD670
|
|
الاسم | الكمية |
| 1 | الوحدة الرئيسية | 1 |
| 2 | محول طاقة | 1 |
| 3 | كابل توصيل المسبار | 2 |
| 4 | حقيبة الجهاز | 1 |
| 5 | دليل التعليمات | 1 |
| 6 |
مسبار مستقيم |
1 |

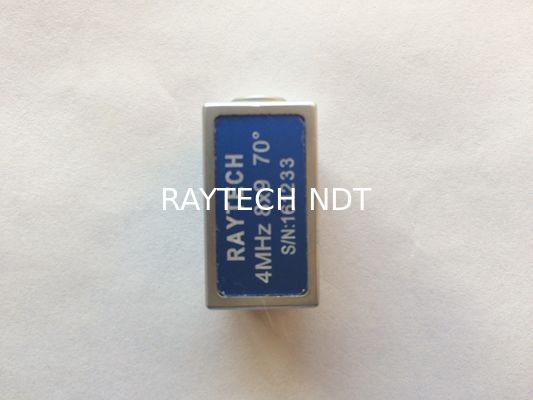

| 7 | مسبار زاوية 8x9 60 درجة 4 ميجاهرتز | 1 |
| 8 | شهادة اعتماد | 1 |
| 9 | حزام | 1 |
| 10 | تطبيق برمجي | 1 |
صورة الميزة لـ تقرير PDF مخرج كاشف عيوب بالموجات فوق الصوتية الرقمي معدات اختبار الموجات فوق الصوتية RFD670
![]()
![]()
