| Product Name: | Crack Detection Machine, NDE, UT Ultrasonic flaw detector, Metal welding testing machine RFD610 | يتراوح: | 0~10000مم |
|---|---|---|---|
| يكسب: | 0 ~ 120dB | واجهة الاتصال القياسية مع جهاز الكمبيوتر: | Rs232 أو USB |
| وحدة القياس: | مم/بوصة | وزن: | 1.6 كلغ |
آلة كشف الشقوق، NDE، كاشف عيوب بالموجات فوق الصوتية UT، آلة اختبار لحام المعادن RFD610
ميزات الأداء
1. معايرة تلقائية لإزاحة الصفر و/أو سرعة المحول؛
2. كسب تلقائي، تثبيت الذروة وذاكرة الذروة؛
3. عرض تلقائي لموقع العيب الدقيق (العمق d، المستوى p، المسافة s، السعة، sz dB، φ)؛
4. مفتاح تلقائي لثلاثة مقاييس (العمق d، المستوى p، المسافة s)؛
5. 100 إعداد مستقل، يمكن إدخال أي معيار بحرية، يمكننا العمل في الموقع بدون كتلة اختبار؛
6. ذاكرة كبيرة لـ 300 رسم بياني A.
7. إنذار البوابة وDAC؛ إنذار صوتي بصري؛
8. منفذ RS232/USB، الاتصال بالكمبيوتر سهل؛
9. يمكن تحديث البرنامج المضمن عبر الإنترنت؛
10. بطارية ليثيوم، وقت عمل مستمر يصل إلى 10 ساعات؛
11. تجميد الشاشة؛
12. درجة الصدى التلقائية؛
13. الزوايا وقيمة K؛
14. وظيفة قفل وفتح معلمات النظام؛
15. وضع السكون وحافظات الشاشة؛
16. ساعة تقويم إلكترونية؛
17. إعداد بوابتين ومؤشر إنذار؛
18. التقاط عالي السرعة وضوضاء منخفضة جدًا؛
19. DAC، AVG، B Scan؛ غلاف معدني صلب؛
20. حساب تلقائي لحجم العيب بنوع قاع واسع في وظيفة AVG.
21. AWS D1.1؛
22. وظائف DAC 6dB؛
23. إنشاء فيديو تلقائي لعملية الاختبار وتشغيله؛
24. يوفر عرضًا عالي التباين للموجة من ضوء الشمس المباشر الساطع إلى الظلام الكامل ويسهل قراءته من جميع الزوايا؛25. برنامج كمبيوتر قوي ويمكن تصدير التقارير إلى Excel؛
نطاق القياس وخطأ القياس
نطاق المسح: 0 مم ~ 10000 مم
دقة المسح: 0.1 مم (2.5 مم ~ 100 مم)
1 مم (100 مم ~ 5000 مم)نطاق الكسب: 0 ديسيبل ~ 110 ديسيبل
تأخير D: -20 ميكرو ثانية ~ +3400 ميكرو ثانية
تأخير P: 0 ميكرو ثانية ~ 99.99 ميكرو ثانية
سرعة الصوت: 1000 م/ث ~ 15000 م/ث
بيئة التشغيل
درجة الحرارة: -10 درجة مئوية ~ 50 درجة مئوية
الرطوبة: 20% ~ 90% رطوبة نسبية
خالٍ من المجالات المغناطيسية القوية والتآكل.
مزود الطاقة
بطارية ليثيوم 7.4 فولت 4800 مللي أمبير في الساعة
الأبعاد والوزن الإجمالي
الأبعاد الإجمالية: 240 مم × 150 مم × 50 مم
الوزن: 1.6 كجم
المعلمات الفنية
التسمية
|
الكمية |
نطاق المسح (مم) |
|
نطاق المسح (مم): 0 ~ 10000 |
الخطوات: 2.5, 5, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 10000 |
|
تأخير D (مللي ثانية): -20 ~ +3400 |
الخطوات: -20, -10, 0.0, 10, 20, 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, |
|
تأخير P: 0.0 ~ 99.99 |
خطوات الضبط: 0.01 |
|
MTLVEL: 1000 ~ 15000 |
7 مستويات ثابتة: 2260, 2730, 3080, 3230, 4700, 5920, 6300, 12000 |
|
مسبار واحد (استقبال وإرسال)، مسبار مزدوج (واحد للاستقبال وآخر للإرسال)، إرسال (مسبار إرسال) |
نطاق التردد (ميجاهرتز) |
|
0.5 ~ 20 |
تعديل الكسب (ديسيبل) |
|
0 ~ 120 |
خطوة الضبط: 0.0, 0.1, 0.5, 1, 2, 6, 12 |
|
0% ~ 80% من ارتفاع الشاشة، الخطوة: 1% |
خطأ خطي رأسي |
|
خطأ خطي رأسي لا يزيد عن 3% |
خطأ خطي أفقي |
|
لا يزيد عن 0.2% في نطاق المسح |
بقايا الحساسية |
|
≥ 62 ديسيبل |
النطاق الديناميكي |
|
≥ 34 ديسيبل |
إنذار |
|
ثلاثة أوضاع، أي موجة محظورة، موجة مفقودة وتلقائي |
منطقة عرض A-Scan |
|
ملء الشاشة أو محلي |
تجميد وفك تجميد عرض A-Scan، ملء A-Scan |
|
300 صور A-Scan (بما في ذلك إعداد الجهاز) |
واجهة اتصال قياسية مع الكمبيوتر |
|
RS232/USB |
وحدة القياس |
|
مم/بوصة |
البطارية |
|
بطارية ليثيوم 7.4 فولت 4800 مللي أمبير في الساعة |
محول الطاقة |
|
مدخل 100 فولت ~ 240 فولت / 50 هرتز ~ 60 هرتز |
مخرج 9 فولت تيار مستمر / 1.5 أمبير |
|
-10 درجة مئوية ~ 50 درجة مئوية |
رطوبة العمل |
|
20% ~ 90% |
نوع المنفذ |
|

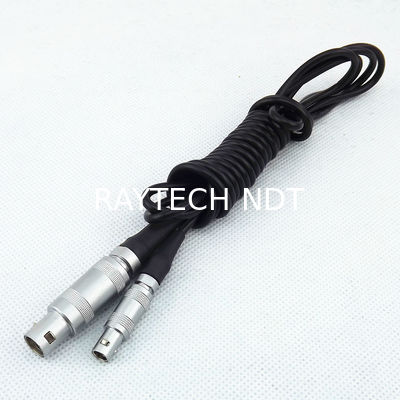

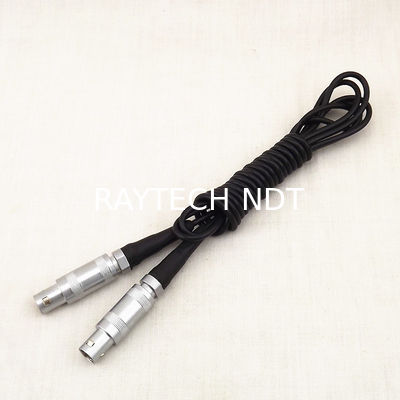

BNC / LEMO |
الأبعاد الإجمالية (مم) |
|
240 × 150 × 50 |
الوزن (كجم) |
|
1.6 |

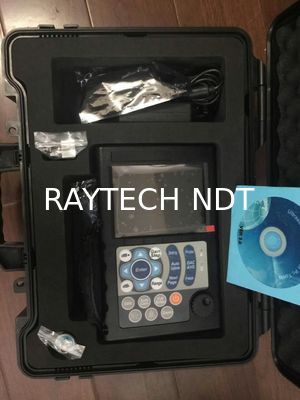

التكوين القياسي |
التسمية
|
الكمية |
الوحدة الرئيسية |
|
1 |
مسبار مستقيم |
|
1 |
مسبار مستقيم |
|
2 |
حقيبة حمل |
|
1 |
دليل التعليمات |
|
1 |
مسبار مستقيم |
|
10 مم 4 ميجاهرتز (واحد) |
مسبار زاوي |
|
8 × 9 60 درجة 4 ميجاهرتز (واحد) |
خيارات |
التسمية
|
الكمية |
كابل تسلسلي |
|
1 (9 دبوس) |
برنامج اتصال للكمبيوتر |
|
1 مجموعة |
