منزل المنتجاتكاشف العيوب بالموجات فوق الصوتية

كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك

شهادة
نوعية جيدة اختبار صلابة المحمولة للمبيعات
نوعية جيدة اختبار صلابة المحمولة للمبيعات
من السهل التحدث معهم، خدمة مهنية جدا وسريعة، الجودة جيدة جدا.

—— علي شريف

ابن دردش الآن

كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك

الصين كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك مزود
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك مزود كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك مزود كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك مزود

صورة كبيرة :  كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: Raytech
إصدار الشهادات: ISO CE
Model Number: V1 V2 step block etc

شروط الدفع والشحن:

الحد الأدنى لكمية: 1 وحدة
تفاصيل التغليف: حزمة التصدير القياسية
شروط الدفع: ويسترن يونيون، / تي تي، خطاب الاعتماد
القدرة على العرض: 500 وحدة في الشهر
مفصلة وصف المنتج
Product Name: Ultrasonic Calibration Blocks, Clibration Block for flaw detector, thickness gauge test block مادة: الكربون الصلب والفولاذ المقاوم للصدأ وسبائك
Type: standard type or produce according to customer Use for: UT flaw detector, UT thicknes gauge, Eddy current meter calibration and test

كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للعيبكاشف، كتلة اختبار مقياس السماكة



رمز الطلب الشكل
(ليس بمقياس الرسم)
النوع الوصف
/التطبيق
المعيار المصنوع له حجم المادة
V1 كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A2
(BS)

معيار معايرة IIW. معايرة مجسات الموجة القصية والموجة الضاغطة. فحص زاوية الشعاع، نقطة الظهور والدقة. معايرة إعدادات قاعدة الوقت والكسب.

B.S. 2704
DIN 54120
IIW (المعهد الدولي للحام)

فولاذ

25x100x300 مم

V1/50 كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A2
(BS)

بشكل عام مثل V1. الكتلة الأكثر سمكًا تقلل من صدى الجدار الجانبي.

BS 2704

فولاذ

50x100x300 مم

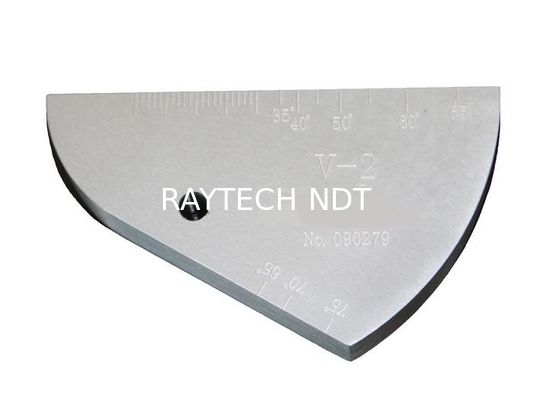

V2
(حدد قطر الفتحة)
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A4
(BS)

كتلة معايرة صغيرة للفحص الموقعي لمجسات الموجة القصية، قاعدة الوقت والكسب. هدف فتحة بقطر 1.5 مم أو 5 مم

BS 2704
IOW (معهد اللحام)

فولاذ

12.5x43x75 مم

V2/20
(حدد قطر الفتحة)
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A4
(BS)

بشكل عام مثل V2. الكتلة الأكثر سمكًا تلغي صدى الجدار الجانبي. هدف فتحة بقطر 1.5 مم أو 5 مم.

BS 2704

فولاذ

20x43x75 مم

BCB كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A5
(BS)

كتلة معايرة الشعاع. فحص مقطع الشعاع ودقته لمجسات الموجة القصية. فحوصات الحساسية لمجسات الموجة القصية والضاغطة. 9 فتحات بقطر 1.5 مم.

BS 2704

فولاذ

50x75x305 مم

A6 كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A6
(BS)

تقييم التردد السائد، النبضة، الطول، المنطقة الميتة وقوة الدقة لمجسات الموجة القصية والضاغطة حسب BS4331 الجزء 3، 1974.

BS 2704

فولاذ

25x50x150 مم

RTB كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك A7
(BS)

فحص دقة مجس الموجة القصية حسب BS4331 الجزء 3، 1974. خطوات من 2، 3، 4 و 5 مم.

BS 2704

فولاذ

نصف قطر 74 مم
سمك 75 مم

LSW كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

كتلة خطوة سلم لمعايرة قاعدة الوقت مع مجسات ضغط قياس السماكة. 8 خطوات من 1 مم إلى 8 مم.

تحمل +0.000 مم-
-0.040 مم

فولاذ

8x15x120 مم

LSW/M كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

بشكل عام مثل LSW مع إدخالات فولاذية بقطر 15 مم مثبتة في البلاستيك. 8 خطوات من 1 مم إلى 8 مم.

تحمل +0.000 مم-
-0.040 مم

إدخالات فولاذية
جسم بلاستيكي

10x20x140 مم

CSW كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

كتلة خطوة منحنية لمعايرة قاعدة الوقت لمجسات قياس السماكة. 5 خطوات - 2، 4، 6، 8 و 10 مم.

تحمل +0.000 مم-
-0.040 مم

فولاذ

طول 100 مم
قطر داخلي 30 مم
ربع

MU كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

كتلة عالمية مترية للفحص العام مثل كتلة V1.

تحمل 0.1 مم

فولاذ

20x50x150 مم

TBR 2 125 (3) كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

كتلة اختبار مشعوبة لمعايرة مجسات الغلايات. 3 فتحات بقطر 1.5 مم.

تحمل 0.004 بوصة

فولاذ

20x25x165 مم

TBR 2 125 (5) كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

مثل TBR 2 125(3) - مزودة بـ 5 فتحات بقطر 1.5 مم

تحمل 0.004 بوصة

فولاذ

20x25x165 مم

A5 Blank Type B كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك ESI

تحديد منحنى الإشارة وخصائص الشعاع لمجسات الكريستال المفرد (مدى أطول). فتحة بقطر 1.6 مم.

ESI 98-7

فولاذ

50x75x305 مم

A5 Blank Type C كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك ESI

تحديد منحنى الإشارة وخصائص الشعاع لمجسات الكريستال المفرد (مدى أطول). فتحة بقطر 1.6 مم.

ESI 98-7

فولاذ

50x75x305 مم

ESI-BCB
N-A5
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك ESI

فحص مجسات الكريستال المزدوج للحساسية. تحتوي على أربع فتحات إضافية بقطر 1.5 مم لكتلة A5.

ESI 98-2

فولاذ

50x75x305 مم

50 RAD كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك ESI

فحص شكل النبضة لمجسات الموجة القصية.

ESI 98-2 و
ESI 98-8

فولاذ

50x75x150 مم

ASME
(حدد السماكة)
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك ASME

ضبط مستويات الحساسية لاختبار اللحام. تعتمد أحجام ومواقع العيوب على سمك اللحام.

ASME Article 5 Fig T-546.1

فولاذ

الحجم يعتمد على سمك اللحام

ASME/M
(حدد السماكة)
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص
(ASME)



المكافئ المتري لكتلة ASME.



تحمل 0.1 مم

فولاذ

الحجم يعتمد على سمك اللحام

DAC
(حدد السماكة)
كتل المعايرة بالموجات فوق الصوتية، كتلة المعايرة للكشف عن العيوب، كتلة اختبار قياس السمك خاص

ضبط خصائص DAC لمجسات الموجة القصية والموجة الضاغطة. العيوب عادة ما تكون فتحات بقطر 1.5 مم عند 20%، 40%، 60% و 80% من السماكة.

تحمل 0.0004 بوصة

فولاذ

الحجم يعتمد على سمك المنتجs



Ultrasonic Calibration Blocks, Clibration Block for flaw detector, thickness gauge test block

TAG:   كتلة معايرة بالموجات فوق الصوتية     كتلة معايرة UT     كتلة V1
