| Product Name: | Handheld Ultrasonic Flaw Detector, Digital portable UT Testing Machine RFD610 | Sound speed: | 1000 m/s~15000m/s |
|---|---|---|---|
| مخلفات الحساسية: | ≥62 ديسيبل | النطاق الديناميكي: | ≥34 ديسيبل |
| Data save: | 300 A-Scan images (including setting of instrument) | Port type: | BNC/Lemo |

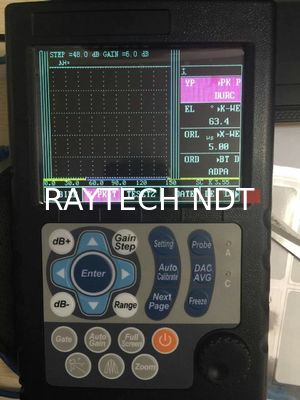

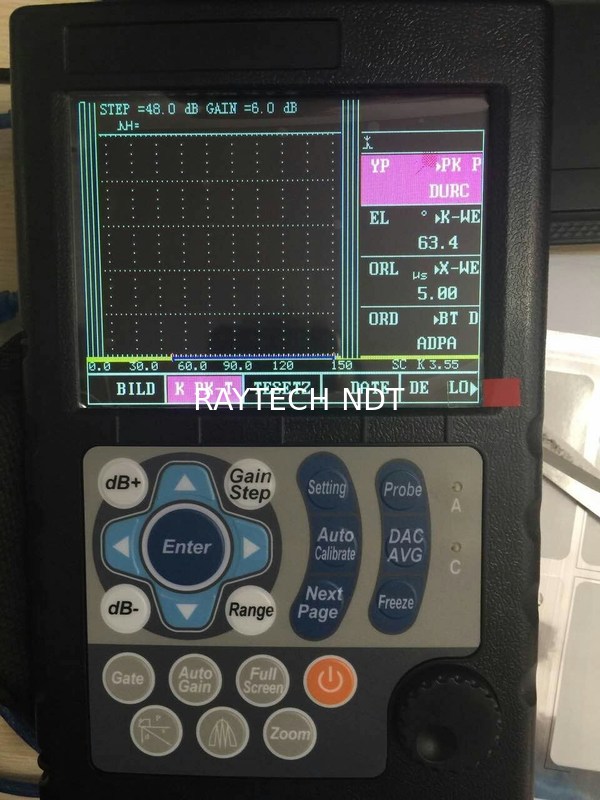

كاشف عيوب بالموجات فوق الصوتية محمول باليد، رقمي محمول UTآلة اختبار RFD610
ميزات الأداء
1. معايرة آلية للإزاحة الصفرية للمحول و/أو السرعة؛
2. كسب تلقائي، تثبيت الذروة وذاكرة الذروة؛
3. عرض تلقائي لموقع العيب الدقيق (العمق d، المستوى p، المسافة s، السعة، sz dB، φ)؛
4. مفتاح تلقائي ثلاثي الموظفين (العمق d، المستوى p، المسافة s)؛
5. 100 إعداد مستقل، يمكن إدخال أي معيار بحرية، يمكننا العمل في الموقع بدونكتلة اختبار؛
6. ذاكرة كبيرة لـ 300 رسم بياني A.
7. إنذار البوابة وDAC؛ إنذار صوتي بصري؛
8. منفذ RS232/USB، الاتصال بالكمبيوتر سهل؛
9. يمكن تحديث البرنامج المضمن عبر الإنترنت؛
10. بطارية ليثيوم، وقت عمل مستمر يصل إلى 10 ساعات؛
11. تجميد الشاشة؛
12. درجة الصدى الآلية؛
13. الزوايا وقيمة K؛
14. وظيفة قفل وفتح معلمات النظام؛
15. وضع السكون وحافظات الشاشة؛
16. تقويم ساعة إلكتروني؛
17. إعداد بوابتين ومؤشر إنذار؛
18. التقاط عالي السرعة وضوضاء منخفضة جدًا؛
19. DAC، AVG، B Scan؛ غلاف معدني صلب؛
20. حساب تلقائي لحجم العيب بنوع قاع واسع في وظيفة AVG.
21. AWS D1.1؛
22. وظائف DAC 6dB؛
23. إنشاء فيديو تلقائي لعملية الاختبار وتشغيله؛
24. يوفر عرضًا عالي التباين للموجة من ضوء الشمس الساطع والمباشر إلى كاملالظلام وسهل القراءة من جميع الزوايا؛
25. برنامج كمبيوتر قوي وتقارير يمكن تصديرها إلى Excel؛
نطاق القياس وخطأ القياس
نطاق المسح: 0 مم ~ 10000 مم
دقة المسح: 0.1 مم (2.5 مم ~ 100 مم)1 مم (100 مم ~ 5000 مم)
نطاق الكسب: 0 ديسيبل ~ 110 ديسيبل
تأخير D: -20 ميكرو ثانية ~ +3400 ميكرو ثانية
تأخير P: 0 ميكرو ثانية ~ 99.99 ميكرو ثانية
سرعة الصوت: 1000 م/ث ~ 15000 م/ث
بيئة التشغيل
درجة الحرارة: -10 درجة مئوية ~ 50 درجة مئوية
الرطوبة: 20% ~ 90% رطوبة نسبية
خالٍ من المجالات المغناطيسية القوية والتآكل.
مزود الطاقة
بطارية ليثيوم 7.4 فولت 4800 مللي أمبير في الساعة
الأبعاد الكلية والوزن
الأبعاد الكلية: 240 مم × 150 مم × 50 مم
الوزن: 1.6 كجم
المعلمات الفنية
|
التسمية |
البيانات الفنية |
|
نطاق المسح (مم) |
نطاق المسح (مم): 0 ~ 10000 |
|
تأخير D (مللي ثانية) |
تأخير D (مللي ثانية): -20 ~ +3400 |
|
تأخير P (مللي ثانية) |
تأخير P: 0.0 ~ 99.99 |
|
MTLVEL (م/ث) |
MTLVEL: 1000 ~ 15000 |
|
وضع العمل |
مسبار واحد (استقبال وإرسال)، مسبار مزدوج (واحد للاستقبال وآخر للإرسال)، إرسال (مسبار إرسال) |
|
نطاق التردد (ميجاهرتز) |
0.5 ~ 20 |
|
تعديل الكسب (ديسيبل) |
0 ~ 120 |
|
رفض |
0% ~ 80% من ارتفاع الشاشة، الخطوة: 1% |
|
خطأ خطي رأسي |
خطأ خطي رأسي لا يزيد عن 3% |
|
خطأ خطي أفقي |
لا يزيد عن 0.2% في نطاق المسح |
|
حساسية التسرب |
≥ 62 ديسيبل |
|
النطاق الديناميكي |
≥ 34 ديسيبل |
|
إنذار |
ثلاثة أوضاع، أي موجة محظورة، موجة مفقودة وتلقائية |
|
منطقة عرض A-Scan |
ملء الشاشة أو محلي |
|
حفظ البيانات |
300 صورة A-Scan (بما في ذلك إعدادات الجهاز) |
|
واجهة اتصال قياسية مع الكمبيوتر |
RS232/USB |
|
وحدة القياس |
مم/بوصة |
|
البطارية |
بطارية ليثيوم 7.4 فولت 4800 مللي أمبير في الساعة |
|
محول الطاقة |
الإدخال 100 فولت ~ 240 فولت / 50 هرتز ~ 60 هرتز |
|
درجة حرارة العمل |
-10 درجة مئوية ~ 50 درجة مئوية |
|
رطوبة العمل |
20% ~ 90% |
|
نوع المنفذ |
BNC / LEMO |
|
الأبعاد الكلية (مم) |
240 × 150 × 50 |
|
الوزن (كجم) |
1.6 |
التكوين القياسي
|
التسمية |
الكمية |
|
الوحدة الرئيسية |
1 |
|
محول طاقة 1.5 أمبير / 9 فولت |
1 |
|

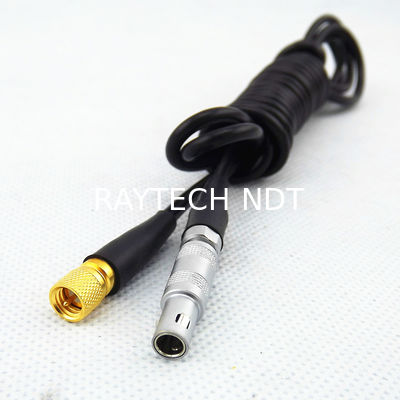

كابل توصيل المسبار |
2 |
|
حقيبة حمل |
1 |
|
دليل التعليمات |
1 |
|
مسبار مستقيم |
10 مم 4 ميجاهرتز (واحد) |
|
مسبار زاوية |
8 × 9 60 درجة 4 ميجاهرتز (واحد) |
خيارات
|
التسمية |
الكمية |
|
كابل تسلسلي |
1 (9 سن) |
|
برنامج اتصال للكمبيوتر |
1 مجموعة |
