| Product Name: | Welding Gage, Stainless Steel Weld Gauge HJC30 HJC40 HJC 60, Ultrasonic Flaw Detector | وحدة: | المتر والبوصة |
|---|---|---|---|
| مادة: | الفولاذ المقاوم للصدأ | Package: | Plastic Carton and Leather Bag |
| مقاس: | وفقا للعميل | Application: | Welding gauges |
مقياس اللحام، مقياس لحام من الفولاذ المقاوم للصدأ HJC30 HJC40 HJC 60، كاشف الخلل بالموجات فوق الصوتية

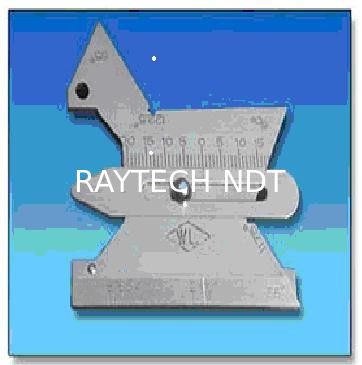

مقياس اللحام موديل HJC30
يتكون المقياس من مقياس رئيسي، ومقياس منزلق، ومقياس شطف، ويستخدم خصيصًا لـ قياس زاوية الشطف للحام، وعرض وارتفاع خط اللحام، وفجوة اللحام.
إنه مصنوع من الفولاذ المقاوم للصدأ ويتميز ببنية محمولة ومدمجة، وسهلة التشغيل، وتطبيق واسع، وقياس دقيق.
| عناصر القياس | النطاق | المعلمات | الأدوات |
| العرض | 0-20 مم | 0.2 | فرجار عيار 0.02 |
| الارتفاع | 0-12 مم | مقياس سدادة، مقياس جدولي | |
| عرض اللحام الزاوي | 0-20 مم | ||
| زاوية شطف متحركة | 20 درجة، 30 درجة، 40 درجة، 50 درجة، 60 درجة، 70 درجة، 80 درجة |
±2 درجة | مقياس زاوية ±30 دقيقة |
| زاوية شطف أحادية الجانب | 117.5-122.5 | ±30 دقيقة | مقياس عالمي ±10 ثانية |
| زاوية الشطف | 45 درجة، 55 درجة، 60 درجة، 65 درجة |
±30 دقيقة | مقياس عالمي ±10 ثانية |
| حجم الفجوة | 0.5-3.5 مم | 0.1 |
فرجار عيار 0.02
|
مقياس اللحام موديل HJC60
يتكون المقياس من مقياس رئيسي، ومقياس ارتفاع، ومقياس عمق التآكل، ومقياس متعدد الأغراض ويستخدم خصيصًا لقياس زاوية الشطف، والارتفاع، والعرض، والفجوة، وعمق التآكل للملحوم، ومناسب للكشف عن الغلايات والجسور والسفن وأوعية الضغط وأنابيب النفط.
إنه مصنوع من الفولاذ المقاوم للصدأ ويتميز ببنية محمولة ومدمجة، وسهلة التشغيل، وتطبيق واسع.
| عناصر القياس | النطاق | تفاوت قيمة المؤشر | |
| الارتفاع | ارتفاع السطح | 0-15 | 0.2 |
| ارتفاع اللحام الزاوي | 0.2 | ||
| سمك اللحام الزاوي | 0.2 | ||
| العرض | 0-60 | 0.3 | |
| عمق تآكل خط اللحام | 0-5 | 0.1 | |
| زاوية شطف اللحام | 80-160 | 30 | |
| حجم الفجوة | 0.5-6 | 0.1 | |
مقياس اللحام موديل HJC40
| عناصر القياس | النطاق | تفاوت قيمة المؤشر | |
| الارتفاع | ارتفاع السطح | 0.2 | |
| ارتفاع اللحام الزاوي | 0-12 | 0.2 | |
| سمك اللحام الزاوي | 0-15 | 0.2 | |
| العرض | 0-40 | 0.3 | |
| عمق تآكل خط اللحام | 0-5 | 0.1 | |
| زاوية شطف اللحام | ≤150 | 30 | |
| حجم الفجوة | 0.5-5 | 0.1 | |
| اسم المنتج | الحزمة |
| مقياس اللحام موديل HJC30 | علبة بلاستيكية |
| مقياس اللحام موديل HJC60 | علبة بلاستيكية |
| مقياس اللحام موديل HJC40 | علبة بلاستيكية |
| مقياس اللحام موديل HJC45 | علبة بلاستيكية |
